AYUDA AL APARCAMIENTO

  • 1
  • 2
  • 3
  • 4
  • 5

Principio de funcionamiento

Hay integrados unos detectores de ultrasonidos, indicados por flechas 1, en los paragolpes para medir la distancia entre el vehículo y un obstáculo.

Según el vehículo, el sistema detecta obstáculos situados delante, detrás y en los lados del vehículo.

El sistema de ayuda al aparcamiento sólo se activa cuando el vehículo circula a una velocidad inferior a 10 km/h aproximadamente.

La función no tiene en cuenta los sistemas de remolque o de transporte de carga no reconocidos por el sistema.

Esta medida se traduce en unas señales acústicas cuya frecuencia aumenta con la aproximación al obstáculo, hasta convertirse en un sonido continuo cuando el obstáculo se encuentra a unos 20 o 30 centímetros del vehículo.

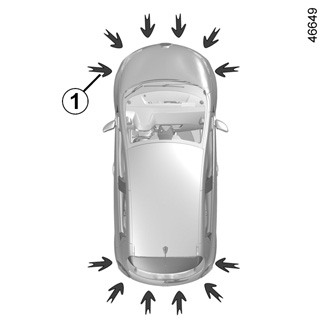

Ubicación de los sensores ultrasónicos 1

Asegúrese de que los sensores ultrasónicos indicados por las flechas 1 no estén obstaculizados (por suciedad, barro, nieve, colocación/fijación incorrecta de la placa de matrícula, etc.), golpeados, modificados (incluida la pintura) u ocultos por algún accesorio instalado en la parte trasera y/o, según el vehículo, en la parte delantera o en los laterales del vehículo.

Esta función es una ayuda suplementaria que indica, mediante señales sonoras, la distancia entre el vehículo y un obstáculo al dar marcha atrás.

No puede por tanto, en ningún caso, sustituir la vigilancia ni la responsabilidad del conductor durante las maniobras de marcha atrás.

El conductor debe estar siempre listo para los acontecimientos imprevistos que pueden darse durante la conducción: vigile siempre, por tanto, que no haya obstáculos móviles pequeños (tales como un niño, un animal, un cochecito de niños, una bicicleta, una piedra, un poste, etc.) dentro de la zona de ángulo muerto durante la maniobra.

Vehículo equipado con un sistema de ayuda a la navegación

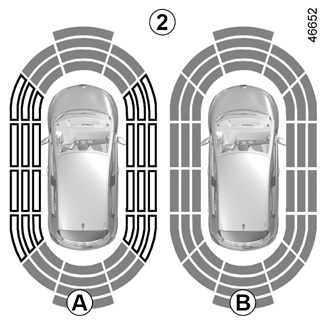

Nota: la pantalla 2 permite visualizar el entorno del vehículo como complemento de las señales acústicas.

Es necesario recorrer varios metros para que se active la detección lateral.

Cuando todas las zonas tienen un fondo gris, se vigila todo el contorno del vehículo:

- A: análisis del entorno del vehículo en curso;

- B: análisis del entorno del vehículo realizado.

Funcionamiento

Se detecta la mayoría de los objetos que se encuentran cerca de la zona delantera, trasera y los laterales del vehículo.

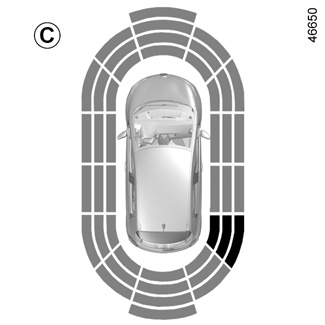

Según la distancia a la que esté el obstáculo, la frecuencia de la señal acústica aumentará al acercarse, hasta convertirse en una señal continua a unos 20 cm de distancia en el caso de obstáculos en los laterales y unos 30 cm en caso de obstáculos en las zonas delantera o trasera. Las zonas verde, naranja (o amarilla según el vehículo) y roja aparecen en la pantalla C.

Nota: en caso de modificación de la trayectoria durante una maniobra, puede que la respuesta ante un riesgo de colisión con un obstáculo tarde en producirse.

Si el bastidor del vehículo sufre un choque al realizar maniobras (ejemplo: contacto con un bolardo, un bordillo sobreelevado u otro mobiliario urbano), el vehículo puede sufrir daños (ejemplo: deformación de un eje).

Para evitar cualquier riesgo de accidente, haga que un Representante de la marca revise su vehículo.

Detección de obstáculos en el lateral

(según el vehículo)

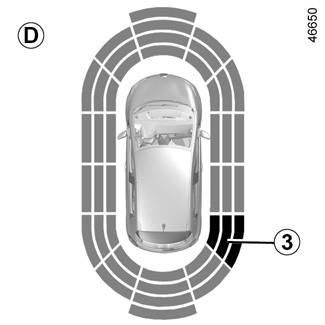

Según la orientación de las ruedas, el sistema determina la trayectoria del vehículo y le advierte del riesgo de colisión o de no colisión con un obstáculo 3 situado en el lateral del vehículo.

Cuando se detecta un obstáculo situado en el lateral:

- si existe riesgo de colisión, las señales acústicas aumentan su frecuencia a medida que se aproxima al obstáculo, hasta convertirse en continuas. Las zonas verdes, naranjas y rojas se visualizan en la pantalla D;

- si no existe riesgo de colisión, no se emitirá ninguna señal al aproximarse a un obstáculo. Las zonas verdes, naranjas y rojas se mostrarán con rayas en la pantalla D.

Nota: en caso de modificación de la trayectoria durante una maniobra, es posible que el riesgo de colisión con un obstáculo se indique con retraso.

Si el bastidor del vehículo sufre un choque al realizar maniobras (ejemplo: contacto con un bolardo, un bordillo sobreelevado u otro mobiliario urbano), el vehículo puede sufrir daños (ejemplo: deformación de un eje).

Para evitar los riesgos de accidente, haga que un Representante de la marca controle su vehículo.

Activación/desactivación

Vehículo equipado con un sistema de ayuda a la navegación

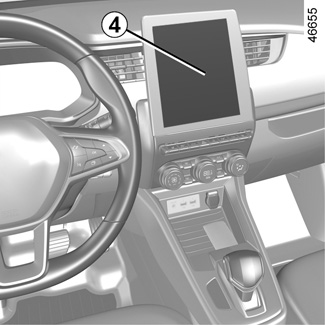

Con el vehículo parado y el motor en marcha, seleccione en la pantalla multimedia 4 el menú Ajustes, seleccione la pestaña Vehículo, seleccione el menú Asistente de aparcamiento y, a continuación, seleccione ON u OFF para activar o desactivar las zonas que cubren los detectores de ultrasonidos.

Vehículos sin sistema de ayuda a la navegación

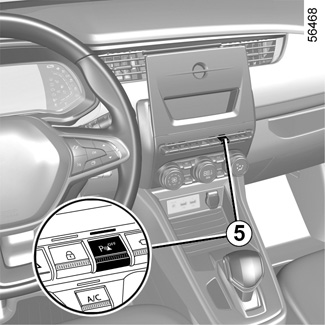

Con el vehículo parado y el motor en marcha, pulse el interruptor 5 para activar o desactivar la función.

Configuración en vehículos no equipados con un sistema de navegación

Según el vehículo, con el vehículo parado y el motor en marcha, se pueden ajustar algunos parámetros desde la pantalla multimedia 4.

Para obtener más información, consulte el manual multimedia.

Seleccione “Ajustes”, “Asistente de aparcamiento”.

Volumen de la ayuda al aparcamiento

Seleccione “Ajustes”, “Asistente de aparcamiento”, “Sonido”. Ajuste el volumen de la ayuda al aparcamiento pulsando + o -.

Configuración en vehículos no equipados con un sistema de navegación (continuación)

Sonido del sistema

Permite escoger el sonido del sistema. Seleccione “Ajustes”, “Asistente de aparcamiento”, “Sonido”.

Desactivación del sonido del sistema

Active o desactive el sonido de la ayuda al aparcamiento.

Nota: si desactiva el sonido, no recibirá avisos mediante señales acústicas cuando se acerque a un obstáculo.

Desactivación manual de la ayuda al aparcamiento

Si tiene instalado un dispositivo portador o de remolque no reconocido por el sistema delante de los captadores ultrasónicos, debe desactivar el sistema.

Desactivación automática de la ayuda al aparcamiento

El sistema se desactiva:

- cuando la velocidad del vehículo es superior a aproximadamente 10 km/h;

- según el vehículo, cuando el vehículo está parado más de cinco segundos aproximadamente y se detecta un obstáculo (por ejemplo, en caso de atasco, etc.);

- cuando está en la posición N;

- cuando se detecte una anomalía de funcionamiento.

Nota: si el vehículo está equipado con un dispositivo de remolque reconocido por el sistema, sólo se desactiva la función Ayuda al aparcamiento trasero.

Anomalías de funcionamiento

Si el sistema detecta una anomalía de funcionamiento, suena una señal acústica durante aproximadamente tres segundos cada vez que se mete la marcha atrás y aparece el mensaje «Controlar ayuda al aparcamiento» en el cuadro de instrumentos. Verifique que sus captadores ultrasónicos estén limpios. Si el mensaje persiste, póngase en contacto con un representante de la marca.

Cuando el vehículo circula a una velocidad inferior a aproximadamente 10 km/h, algunas fuentes de ruido (moto, camión, martillo neumático, etc.) pueden activar las señales acústicas de la ayuda al aparcamiento.

Si el bastidor del vehículo sufre un choque al realizar maniobras (ejemplo: contacto con un bolardo, un bordillo sobreelevado u otro mobiliario urbano), el vehículo puede sufrir daños (ejemplo: deformación de un eje).

Para evitar cualquier riesgo de accidente, haga que un Representante de la marca revise su vehículo.

Intervenciones/reparaciones del sistema

- En caso de choque, la alineación de los sensores puede modificarse y su funcionamiento puede verse afectado. Consulte con un Representante de la marca para desactivar la función.

- Las intervenciones en la zona donde se encuentran los sensores (reparaciones, sustituciones, etc.) deben ser efectuadas por un profesional cualificado.

El Representante de la marca es el único que está capacitado para intervenir en el sistema.

En caso de alteración del sistema

Algunas condiciones pueden perturbar o perjudicar el funcionamiento del sistema. Por ejemplo:

- condiciones meteorológicas adversas (lluvia, nieve, granizo, capa fina de hielo, etc.);

- en caso de exposición a ondas electromagnéticas de alta intensidad (debajo de líneas de alta tensión, etc.);

- algunos tipos de ruido (moto, camión, martillo neumático, etc.);

- instalación de una bola o un gancho de remolque inadecuados.

Riesgo de falsas alarmas o ausencia de las advertencias.

En caso de que el sistema se comporte de manera anómala, desactívelo y póngase en contacto con un proveedor autorizado.

Limitación del funcionamiento del sistema

- La zona del entorno de los sensores debe permanecer limpia y sin modificaciones para garantizar el funcionamiento correcto del sistema.

- Puede que el sistema no reconozca los objetos pequeños que se acerquen al vehículo (motos, bicicletas, peatones, etc.).

- Es posible que el sistema no detecte objetos que estén demasiado cerca del vehículo.

- El sistema podría no avisarle cuando exista una gran diferencia de velocidad con respecto a objetos o los demás vehículos.

- Durante un cambio de trayectoria, en una maniobra, puede que el sistema notifique obstáculos con retraso.

- Cuando el vehículo lleve un remolque, el sistema de ayuda al aparcamiento trasero debe desactivarse

Desactivación de la función

Debe desactivar la función si:

- la zona del entorno de los sensores ha sufrido daños (paragolpes trasero);

- el vehículo está equipado con un dispositivo de remolque no reconocido por el sistema (bola, gancho, adaptador, etc.).
