AYUDA AL APARCAMIENTO

  • 1
  • 2
  • 3
  • 4
  • 5

Principio de funcionamiento

Unos detectores de ultrasonidos, implantados en el parachoques del vehículo, «miden» la distancia entre el vehículo y un obstáculo.

Esta medida se traduce en unas señales acústicas cuya frecuencia aumenta con la aproximación al obstáculo, hasta convertirse en un sonido continuo cuando el obstáculo se encuentra a unos 20 o 30 centímetros del vehículo.

El sistema detecta obstáculos situados delante, detrás y a los laterales del vehículo.

El sistema de ayuda al aparcamiento sólo se activa cuando el vehículo circula a una velocidad inferior a 10 km/h aproximadamente.

La función no tiene en cuenta los sistemas de remolque o de transporte de carga no reconocidos por el sistema.

Ubicación de los sensores ultrasónicos (1)

Asegúrese de que los sensores ultrasónicos indicados por las flechas 1 no estén obstaculizados (por suciedad, barro, nieve, colocación/fijación incorrecta de la placa de matrícula, etc.), golpeados, modificados (incluida la pintura) u ocultos por algún accesorio instalado en la parte trasera y/o, según el vehículo, en la parte delantera o en los laterales del vehículo.

Esta función es una ayuda suplementaria que indica, mediante señales acústicas, la distancia entre el vehículo y un obstáculo al realizar una maniobra.

No puede por tanto, en ningún caso, sustituir la vigilancia ni la responsabilidad del conductor cuando realice maniobras.

El conductor debe estar siempre listo para los acontecimientos imprevistos que pueden darse durante la conducción: vigile siempre, por tanto, que no haya obstáculos móviles pequeños (tales como un niño, un animal, un cochecito de niños, una bicicleta, una piedra, un poste, etc.) dentro de la zona de ángulo muerto durante la maniobra.

Nota: la pantalla 2 permite visualizar el entorno del vehículo como complemento de las señales acústicas.

Es necesario recorrer varios metros para que se active la detección lateral.

Cuando todas las zonas tienen un fondo gris, se vigila todo el contorno del vehículo:

- A: análisis del entorno del vehículo en curso.

- B: análisis del entorno del vehículo realizado.

Funcionamiento

Se detecta la mayoría de los objetos que se encuentran cerca de la zona delantera, trasera y los laterales del vehículo.

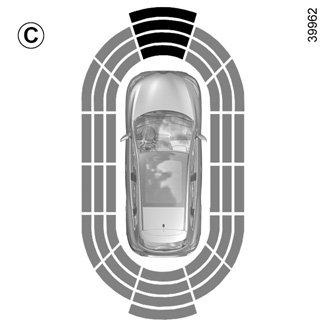

Según la distancia a la que esté el obstáculo, la frecuencia de la señal acústica aumentará al acercarse, hasta convertirse en una señal continua a unos 20 cm de distancia en el caso de haber obstáculos en los laterales y unos 30 cm en caso de haber obstáculos en las zonas delantera o trasera. Las zonas verdes, naranjas y rojas se visualizan en la pantalla C.

Nota: en caso de modificación de la trayectoria durante una maniobra, es posible que el riesgo de colisión con un obstáculo se indique con retraso.

Si el bastidor del vehículo sufre un choque al realizar maniobras (ejemplo: contacto con un bolardo, un bordillo sobreelevado u otro mobiliario urbano), el vehículo puede sufrir daños (ejemplo: deformación de un eje).

Para evitar los riesgos de accidente, haga que un Representante de la marca controle su vehículo.

Detección de obstáculos en el lateral

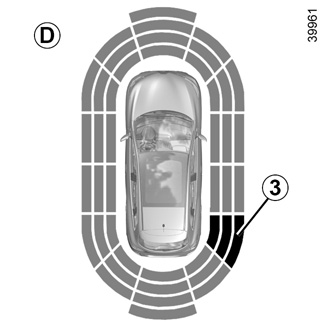

Según la orientación de las ruedas, el sistema determina la trayectoria del vehículo y le advierte del riesgo de colisión o de no colisión con un obstáculo 3 situado en el lateral del vehículo.

Cuando se detecta un obstáculo situado en el lateral:

- si existe riesgo de colisión, las señales acústicas aumentan su frecuencia a medida que se aproxima al obstáculo, hasta convertirse en continuas. Las zonas verdes, naranjas y rojas se visualizan en la pantalla D;

- si no existe riesgo de colisión, no se emitirá ninguna señal al aproximarse a un obstáculo. Las zonas verdes, naranjas y rojas se mostrarán con rayas en la pantalla D.

Reglaje

Puede ajustar algunos parámetros desde la pantalla multifunción 4. Consulte el manual del equipamiento para obtener información más detallada.

Vehículos equipados con un sistema de navegación

Seleccione «Vehículo», «ASIST. APARCAR», «Detección de obstáculo».

Volumen de la ayuda al aparcamiento

Ajuste el volumen de la ayuda al aparcamiento pulsando + o -.

Sonido del sistema

Permite escoger el sonido del sistema (entre 3 opciones).

Desactivación del sonido del sistema

Active o desactive el sonido de la ayuda al aparcamiento.

Nota: si desactiva el sonido, no recibirá avisos mediante señales acústicas cuando se acerque a un obstáculo.

Desactivación del sistema

Active o desactive la ayuda al aparcamiento.

Vehículos no equipados con un sistema de navegación

Con el vehículo parado:

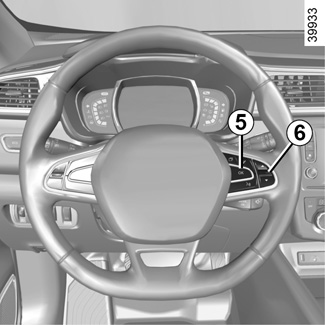

- mantenga pulsado el contactor 5 OK para acceder al menú de ajuste;

- ejerza presiones sucesivas en el mando 6, hacia arriba o hacia abajo, hasta llegar al menú «Asistencia a la conducción»;

- presione el contactor 5 OK;

- ejerza presiones sucesivas en el mando 6, hacia arriba o hacia abajo, hasta llegar al menú «Ajuste de la ayuda al aparcamiento»;

- presione el contactor 5 OK;

- con el mando 6, seleccione los ajustes que desea modificar;

- presione el contactor 5 OK.

Con el vehículo circulando a una velocidad inferior a 10 km/h aproximadamente, algunas fuentes de ruido (moto, camión, martillo neumático, etc.) pueden activar las señales acústicas de la ayuda al aparcamiento.

Desactivación automática de la ayuda al aparcamiento

El sistema se desactiva:

- cuando la velocidad del vehículo es superior a 10 km/h aproximadamente;

- según el vehículo, cuando el vehículo está parado más de cinco segundos aproximadamente y se detecta un obstáculo (por ejemplo, en caso de atasco, etc.);

- cuando esté en punto muerto con una caja de velocidades manual, o en la posición N o P con una caja de velocidades automática;

- cuando se detecte una anomalía de funcionamiento.

Nota: si el vehículo está equipado con un dispositivo de remolque reconocido por el sistema, sólo se desactiva la función Ayuda al aparcamiento trasero.

Anomalía de funcionamiento

Cuando el sistema detecta una anomalía de funcionamiento, se escucha una señal acústica cada vez que se mete la marcha atrás durante aproximadamente 3 segundos acompañada del mensaje «Revisar ayuda al aparcamiento» en el cuadro de instrumentos. Consulte a un Representante de la marca

Intervenciones/reparaciones del sistema

- En caso de choque, la alineación de los sensores puede modificarse y su funcionamiento puede verse afectado. Consulte con un Representante de la marca para desactivar la función.

- Las intervenciones en la zona donde se encuentran los sensores (reparaciones, sustituciones, etc.) deben ser efectuadas por un profesional cualificado.

El Representante de la marca es el único que está capacitado para intervenir en el sistema.

En caso de alteración del sistema

Algunas condiciones pueden perturbar o perjudicar el funcionamiento del sistema. Por ejemplo:

- condiciones meteorológicas adversas (lluvia, nieve, granizo, capa fina de hielo, etc.);

- en caso de exposición a ondas electromagnéticas de alta intensidad (debajo de líneas de alta tensión, etc.);

- algunos tipos de ruido (moto, camión, martillo neumático, etc.);

- instalación de una bola o un gancho de remolque inadecuados.

Riesgo de falsas alarmas o ausencia de las advertencias.

En caso de que el sistema se comporte de manera anómala, desactívelo y póngase en contacto con un proveedor autorizado.

Limitación del funcionamiento del sistema

- La zona del entorno de los sensores debe permanecer limpia y sin modificaciones para garantizar el funcionamiento correcto del sistema.

- Puede que el sistema no reconozca los objetos pequeños que se acerquen al vehículo (motos, bicicletas, peatones, etc.).

- Es posible que el sistema no detecte objetos que estén demasiado cerca del vehículo.

- El sistema podría no avisarle cuando exista una gran diferencia de velocidad con respecto a objetos o los demás vehículos.

- Durante un cambio de trayectoria, en una maniobra, puede que el sistema notifique obstáculos con retraso.

- Cuando el vehículo lleve un remolque, el sistema de ayuda al aparcamiento trasero debe desactivarse.

Desactivación de la función

Debe desactivar la función si:

- la zona del entorno de los sensores ha sufrido daños;

- el vehículo está equipado con un dispositivo de remolque no reconocido por el sistema (bola, gancho, adaptador, etc.).

AYUDA AL APARCAMIENTO EN LA PARTE DELANTERA, TRASERA Y LATERAL

Aunque en este vídeo no se muestre su vehículo, el principio descrito no cambia
