Iluminación exterior: sustitución de las lámparas

Faros delanteros: sustitución de las lámparas

Luces de cruce

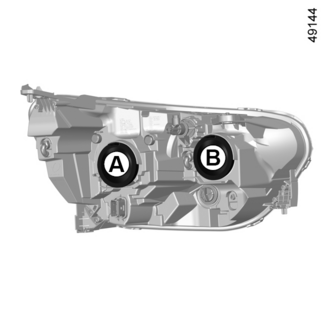

Retire la tapa A.

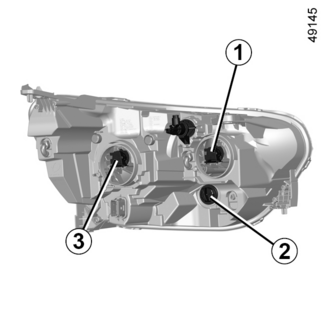

Mueva el portalámparas 3 para soltarlo y sustituya la lámpara.
Tipo de lámpara: H7.
Una vez cambiada la lámpara, solicite a un profesional la operación de ajuste de las luces.
ADVERTENCIA
Las bombillas están sometidas a presión y pueden romperse durante la sustitución.
Riesgo de lesiones.

Luces de carretera

Retire la tapa B.
Mueva el portalámparas 1 para soltarlo y sustituya la lámpara.
Tipo de lámpara: H7.
No toque el cristal de la lámpara. Agárrela por el casquillo.
Utilice obligatoriamente lámparas anti U.V.55W para no estropear el cristal plástico de los faros. Marcar la posición de la lámpara antes de desmontarla para colocarla correctamente durante el montaje.
Una vez cambiada la lámpara, vuelva a poner la tapa correctamente.

Luces indicadoras de dirección

Gire el portalámparas 2 un cuarto de vuelta para acceder a la lámpara.
Tipo de lámpara: PY21W.
Consejo
Según la legislación vigente o por precaución, consiga en su Representante de la marca una caja de repuesto que incluya un juego de lámparas y un juego de fusibles
ADVERTENCIA
Al realizar intervenciones cerca del motor, tenga en cuenta que éste puede estar caliente. Además, el motoventilador puede ponerse en marcha en cualquier momento. La etiqueta integrada en el compartimento del motor se lo recuerda.
Riesgo de lesiones.

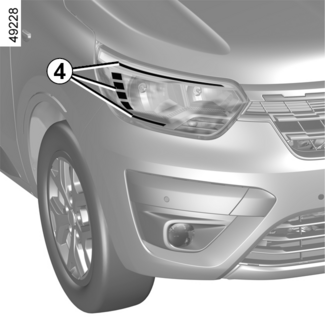

Luz de día, luces delanteras de posición LED4

Consulte a un Representante de la marca
ADVERTENCIA
Antes de realizar cualquier operación en el compartimento del motor, debe quitar el contacto ARRANQUE Y PARADA DEL MOTOR.
ADVERTENCIA
Cualquier intervención (o modificación) en el sistema eléctrico debe ser efectuada por un representante de la marca, ya que una conexión incorrecta podría causar daños al equipo eléctrico (cableado, elementos y, en particular, el alternador). Además, su Representante de la marca dispone de las piezas necesarias para la adaptación.

Luces antiniebla: sustitución de las lámparas

Luces antiniebla delanteras 1

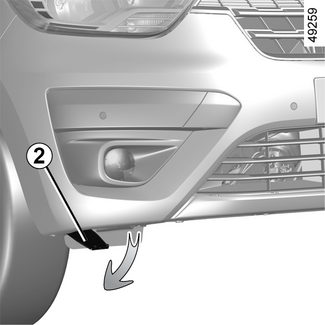

  • Acceda al portalámparas soltando la tapa 2;
  • gire un cuarto de vuelta el portalámparas;
  • saque la bombilla.
Tipo de bombilla:H16.
Montaje
Para montarlo de nuevo, proceda en sentido inverso al desmontaje teniendo cuidado de no dañar los cables.
Después de colocar la bombilla, asegúrese de que queda bien bloqueada.
No obstante, le recomendamos que sea un Representante de la marca el que sustituya las bombillas.

Luces traseras y laterales: sustitución de las lámparas

Indicadores de dirección, luces de freno y de posición

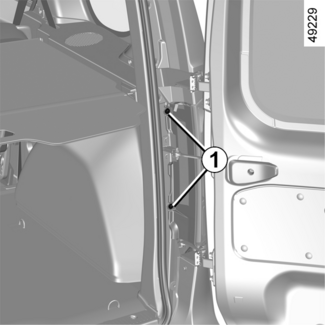

Para retirar la luz, afloje los tornillos 1.
Desde el exterior, suelte el bloque de luces tirando de él hacia atrás.

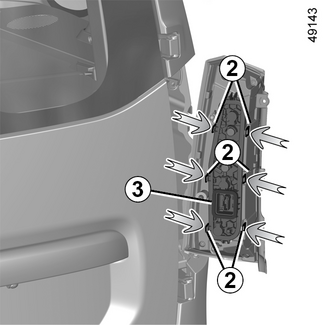

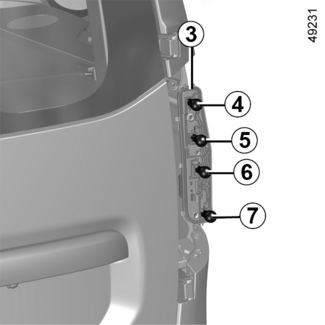

Extraiga el portalámparas 3 soltando los clips 2.
Montaje
Para volver a montarlo, proceda en orden inverso, teniendo cuidado de no dañar el cableado y de fijar los clips 2 en el portalámparas 3.
4
Luces de freno
Tipo de lámpara 4: P21W.
5
Testigo de
Tipo de lámpara 5: PY21W.
6
Luz de marcha atrás
Tipo de lámpara 6: P21W.
7
Luz antiniebla
Tipo de lámpara 7: P21W.

Luces de posición LED 8

Consulte a un Representante de la marca

Tercera luz de stop

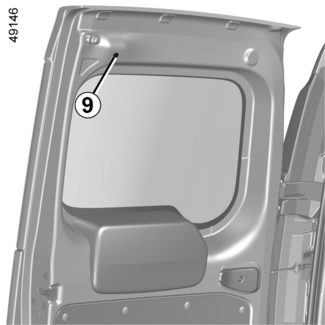

Retire la tuerca 9 y saque la luz de freno de su alojamiento.

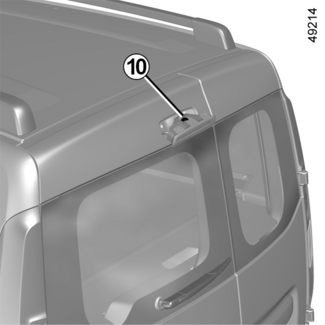

Tipo de lámpara 10: P21W.

Montaje

Para montarlo de nuevo, proceda en sentido inverso al desmontaje teniendo cuidado para no dañar los cables.

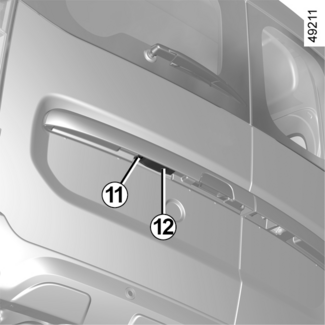

Iluminador placa de matrícula

Afloje el perno 11.
Retire la tapa de la luz 12 para acceder a la bombilla.
Tipo de lámpara: W5W.

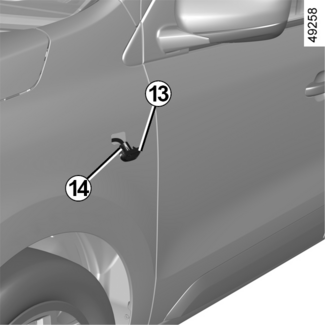

Intermitentes laterales 13

Suelte el repetidor 13 (utilizando, por ejemplo, un destornillador plano).
Gire un cuarto de vuelta el portalámparas 14 para acceder a la lámpara.
Tipo de lámpara: W5W.
