PANTALLAS E INDICADORES

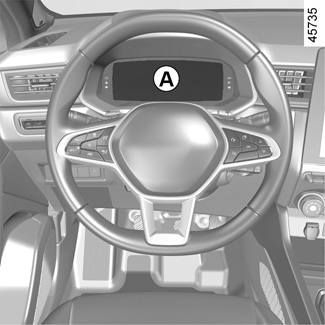

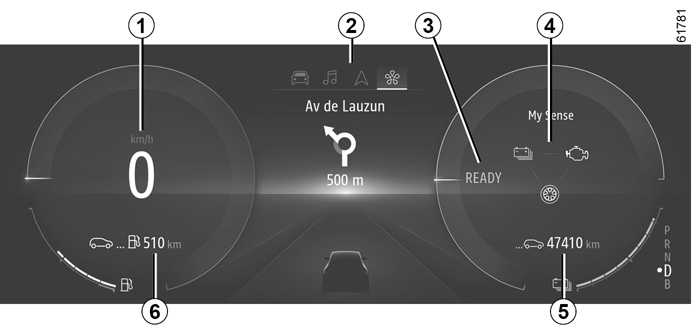

Cuadro de instrumentos A
se ilumina cuando se abre la puerta del conductor. El encendido de ciertos testigos está acompañado por un mensaje.
Velocímetro 1
Información multimedia 2
Según el vehículo, puede ver información procedente de la pantalla multimedia (brújula, teléfono, navegación, etc.).
Para obtener más información, consulte el manual del sistema multimedia.
Mensaje de vehículo listo para circular 3
El mensaje READY aparece cuando se enciende el contacto y desaparece cuando la velocidad del vehículo supera los 5 km/h.
Indicador de modo de tracción 4
Dependiendo del modo de conducción seleccionado, estos testigos indican flujos de energía entre:
- el sistema eléctrico, con la batería de tracción y el motor eléctrico;
- Ä el motor de combustión;
- las ruedas.
Ordenador de a bordo 5
Autonomía estimada de combinación de energía eléctrica y energía de combustión 6

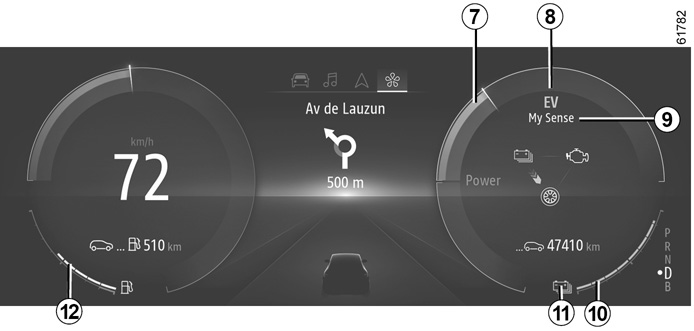

Económetro 7 CONSEJOS DE CONDUCCIÓN Y ECO-CONDUCCIÓN
Testigo de modo de funcionamiento eléctrico 8
Se muestra cuando solo la batería de tracción está impulsando el movimiento del vehículo.
Modo de conducción seleccionado 9
Nivel restante de batería 10
Si el indicador de nivel es azul, el vehículo tiene carga suficiente para que se utilice la batería de tracción como fuente de alimentación principal. Si el indicador de nivel es blanco: el vehículo mantiene la carga de la batería de tracción utilizando el motor de combustión.
Nivel bajo de la batería de tracción 11
En caso de uso extremo a baja velocidad, la carga de la batería de tracción puede descender a un nivel bajo.
El testigo de advertencia 11 aparece en amarillo para advertirle. El rendimiento del motor eléctrico se limitará para garantizar que el sistema híbrido funcione correctamente hasta que el nivel de carga de la batería sea suficiente.
Umbral de inmovilización inminente
En caso de uso extremo y prolongado del vehículo (por ejemplo, remolcando o conduciendo en condiciones todoterreno difíciles) a velocidades inferiores a 10 km/h, el nivel de carga puede alcanzar el umbral de inmovilización inminente. Se emite una señal acústica y aparece el testigo 11 en amarillo.
Si el nivel de carga continúa descendiendo, dejará de mostrarse el valor de autonomía eléctrica.
Si es posible, detenga el vehículo cuando las condiciones del tráfico lo permitan. Deje el motor de combustión encendido hasta que desaparezcan los testigos. Esta acción debe hacerse para recargar la batería de tracción.
Indicador del nivel de carburante 12
Si el nivel está al mínimo, se enciende en naranja el testigo M integrado en el indicador, acompañado de una señal acústica.
Llene el depósito lo antes posible, sea cual sea el nivel restante de la batería de tracción.
El rendimiento del vehículo se reducirá si el nivel del depósito de carburante desciende demasiado.
Si el tanque de carburante está vacío, llénelo con al menos 8 litros.
De lo contrario, el modo híbrido no estará disponible.
Visualización de la temperatura del motor de combustión

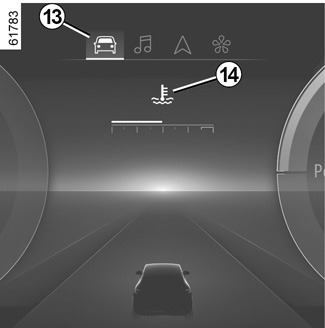

La temperatura del motor de combustión 14 se puede consultar en la pestaña “VEHÍCULO” 13.
Para ello, seleccione la pestaña “VEHÍCULO” 13 pulsando el interruptor 15 tantas veces como sea necesario y, a continuación, pulse el interruptor 16 o 17 para leer la temperatura del motor.

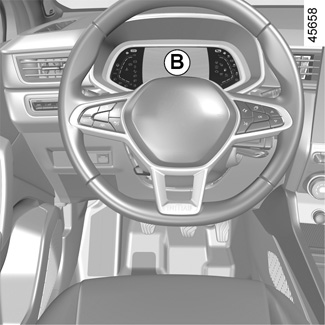

Cuadro de instrumentos B
se ilumina cuando se abre la puerta del conductor. El encendido de ciertos testigos está acompañado por un mensaje.

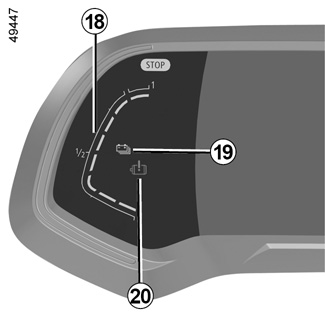

Nivel restante de la batería de tracción de “230 V” 18
Nivel bajo de la batería de tracción
En caso de uso extremo a baja velocidad, la carga de la batería de tracción puede descender a un nivel bajo.
El testigo de advertencia 19 aparece en amarillo para advertirle. El rendimiento del motor eléctrico se limitará para garantizar que el sistema híbrido funcione correctamente hasta que el nivel de carga de la batería sea suficiente.
Opte por un estilo de conducción más suave o, si es posible, pare el vehículo sin desconectar el encendido hasta que el testigo de advertencia 19 aparezca en azul de nuevo.
Umbral de inmovilización inminente
En caso de uso extremo y prolongado del vehículo (por ejemplo, remolcando o conduciendo en condiciones todoterreno difíciles) a velocidades inferiores a 10 km/h, el nivel de carga puede alcanzar el umbral de inmovilización inminente. Se emite una señal acústica y el testigo de alerta 20 se muestra en rojo.
Si el nivel de carga continúa descendiendo, dejará de mostrarse el valor de autonomía eléctrica.
Si es posible, detenga el vehículo cuando las condiciones del tráfico lo permitan. Deje el motor de combustión encendido hasta que desaparezcan los testigos. Esta acción debe hacerse para recargar la batería de tracción.

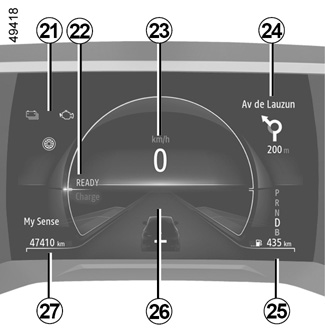

Indicador de flujo de energía 21
SISTEMA DE VEHÍCULO HÍBRIDO: funcionamiento
Mensaje indicando vehículo listo para circular 22
El mensaje READY aparece cuando se enciende el contacto y desaparece cuando la velocidad del vehículo supera los 5 km/h.
Velocímetro 23
Información multimedia 24
Según el vehículo, puede ver información procedente de la pantalla multimedia (brújula, teléfono, navegación, etc.).
Para obtener más información, consulte el manual del sistema multimedia.
Autonomía estimada con el combustible restante 25
Ordenador de a bordo 26
Cuentakilómetros total 27

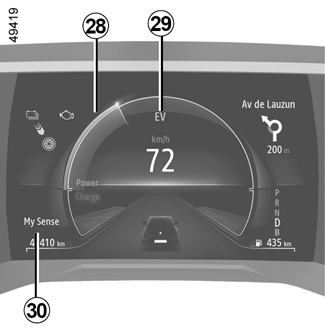

Económetro 28 CONSEJOS DE CONDUCCIÓN Y ECO-CONDUCCIÓN
Testigo de modo de funcionamiento eléctrico 29
Se muestra cuando solo la batería de tracción está impulsando el movimiento del vehículo.
Modo de conducción seleccionado 30
Si desea más información, consulte el apartado "MULTI-SENSE" en el capítulo 3 del manual de uso del vehículo.

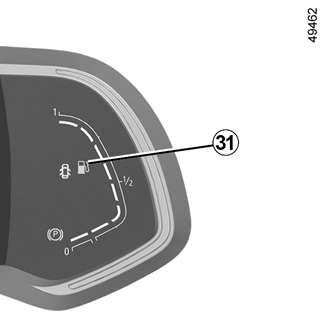

Indicador del nivel de carburante 31
Si el nivel está al mínimo, se enciende en naranja el testigo M integrado en el indicador, acompañado de una señal acústica.
Independientemente del nivel restante de la batería, llene el depósito lo antes posible.
Si se consume completamente el combustible del vehículo, llene el depósito con 8 litros como mínimo.
De lo contrario, el modo híbrido no estará disponible.

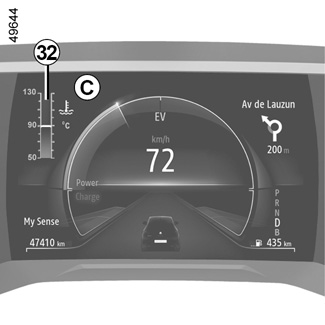

Visualización de la temperatura del motor de combustión 32

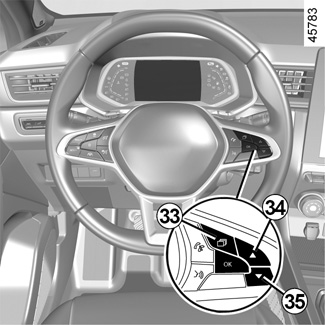

Presione el interruptor 33 para acceder a la zona C y, a continuación, presione el interruptor 34 o 35 hasta que se muestre el indicador.
