Fusibles
Fusibles
Cajas de fusibles
Si un componente eléctrico no funciona, verifique el estado de los fusibles.

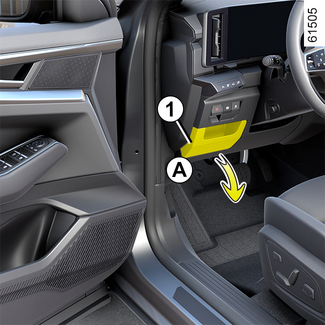

Fusibles en el habitáculo A
Soltar la tapa 1.
Consejo
Según la legislación vigente o por precaución, consiga en su Representante de la marca
una caja de repuesto que incluya un juego de lámparas y un juego de fusibles

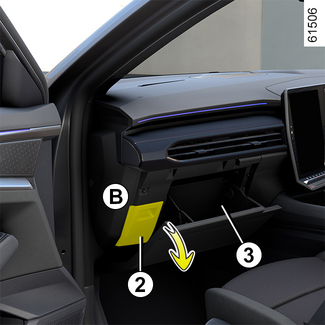

Fusibles en el habitáculo B
Los fusibles están situados detrás de la tapa 2 en la guantera 3.
Soltar la tapa 2.
ADVERTENCIA
Controlar el fusible en cuestión y, en caso necesario, sustituirlo (el fusible de sustitución debe tener la misma capacidad
que el original).
Un fusible con demasiado amperaje puede crear un calentamiento excesivo de la red
eléctrica (hay riesgo de incendio), en caso de consumo anormal de un equipamiento.

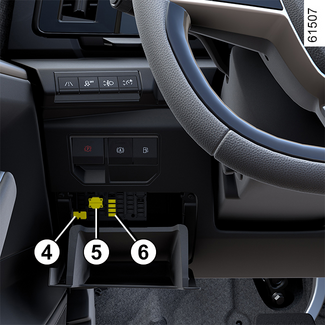

Desconectar el fusible con la palanca 4 situada en el panel de fusibles.
No tirar del componente 5 (se corre el riesgo de desactivar algunos equipos del vehículo).
Existen fusibles de recambio en la zona 6.
Asignación de los fusibles
(la presencia de los fusibles depende del nivel de equipamiento del vehículo)
Símbolo | Asignación |
 | Bomba del lavacristales (según el vehículo) |
 | Limpialuneta |
 | Toma de accesorios multimedia |
 | Toma de encendedor |
 | Toma para remolcado |
 | Elevalunas eléctricos impulsionales |
 | Luces de freno |
 | Unidad central del habitáculo |
 | Luces indicadoras de dirección (según el vehículo) |
 | Toma de accesorios del maletero |
Consejo
Para identificar los fusibles, utilice la etiqueta de asignación de los fusibles situada
en el compartimento.
Habitáculo A: la etiqueta de distribución de los fusibles se encuentra en la parte posterior de
la tapa 1.
Habitáculo B: la etiqueta de distribución de los fusibles se encuentra detrás de la guantera 3.
Para la sustitución de algunos fusibles, es necesaria la intervención de un profesional
cualificado. Estos fusibles no figuran en la etiqueta.
Intervenga únicamente en los fusibles indicados en la etiqueta.

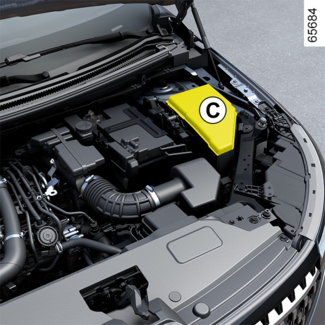

Fusibles del compartimento del motor C
Algunas funciones están protegidas por fusibles situados en el compartimento del motor
(unidad C).
Ahora bien, debido a su escasa accesibilidad, le aconsejamos que sea un Representante de la marca quien sustituya los fusibles.
ADVERTENCIA
Al realizar intervenciones cerca del motor, tenga en cuenta que éste puede estar caliente.
Además, el motoventilador puede ponerse en marcha en cualquier momento. La etiqueta
integrada en el compartimento del motor se lo recuerda.
integrada en el compartimento del motor se lo recuerda.
Riesgo de lesiones.
ADVERTENCIA
Antes de realizar cualquier operación en el compartimento del motor, debe quitar el
contacto ARRANQUE Y PARADA DEL MOTOR.
