Fijación mediante el sistema ISOFIX
Fijación mediante el sistema ISOFIX

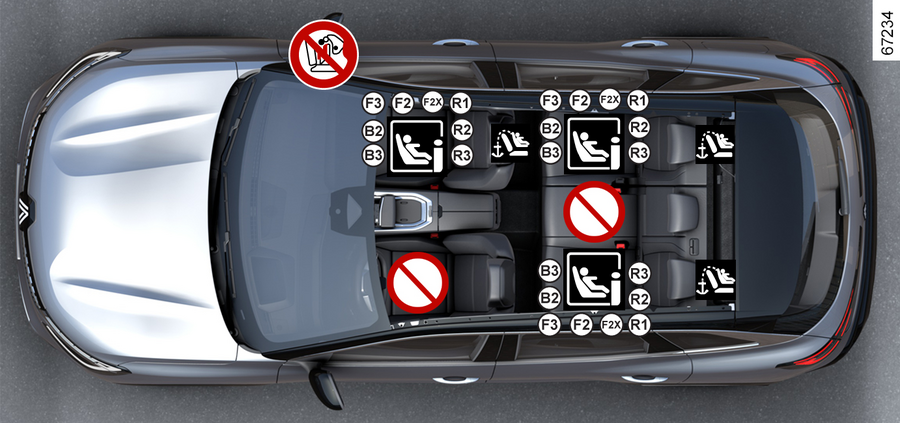

Imagen de instalación
ADVERTENCIA
RIESGO DE MUERTE O DE GRAVES LESIONES:
antes de colocar de una silla infantil orientada hacia atrás en el asiento del acompañante,
es necesario verificar que se ha desactivado el airbagSEGURIDAD INFANTIL: DESACTIVACIÓN Y ACTIVACIÓN DEL AIRBAG DEL PASAJERO DELANTERO.
Consejo
Para el asiento del pasajero delantero, se recomienda el uso de un asiento para niños
con reposapiés para evitar la activación de la señal de advertencia del cinturón de
seguridad.
- Plaza que no permite la instalación de un asiento para niños de este tipo.
Asiento para niños sujeto mediante el sistemaISOFIX
Plaza que permite la fijación de un asiento ISOFIX para niños.
Las plazas traseras están equipadas con un anclaje que permite la fijación de un
asiento para niños ISOFIX a favor de la marcha con homologación universal. Los puntos de anclaje se encuentran
en el respaldo del asiento del pasajero para el asiento delantero y en el respaldo
de la banqueta para los asientos traseros.
ADVERTENCIA
La utilización de un sistema de seguridad infantil inadecuado para este vehículo no
protegerá correctamente al bebé o al niño. Se corre el riego de que sufra heridas
graves o mortales.
ADVERTENCIA
Monte la silla para niños preferentemente en un asiento trasero.
Para instalar un asiento ISOFIX en esta plaza, desabroche el cinturón de seguridad con la mano antes de encajar los
cerrojos.
ADVERTENCIA
Cuando se instala un asiento ISOFIX en el asiento trasero lateral izquierdo, se impide la utilización de la plaza central.
El cinturón central queda inaccesible e inutilizable.
Tabla de instalación
La tabla siguiente resume la información que figura en el diagrama anterior para garantizar
el cumplimiento de la normativa vigente.
Tipo de asiento para niños | Peso del niño | Tamaño del asientoISOFIX | Plaza delantera del pasajero (6) | Asientos laterales traseros (6) | Asiento central trasero (6) | |
Sin airbag o con el airbag desactivado | Con el airbag activado | |||||
Capazo transversal al vehículo Grupo 0 | < a 10 kg | L1 [F], L2 [G]
| X | X | IL (1)
| X |
Capazo de espaldas a la carretera Grupos 0 o +0 | < a 13 kg | R1 [E]
| IL (2) (5)
| X | IL (3)
| X |
Cuco / asiento de espaldas a la carretera Grupos +0 y 1 | < de 13 kg y de 9 a 18 kg | R3 [C], R2 [D]
| IL (2) (5)
| X | IL (3)
| X |
Asiento frente a la carretera Grupo 1 | 9 a 18 kg | F3 [A], F2 [B], F2X [B1]
| X | IUF - IL (2)
| IUF - IL (3) (4)
| X |
Sistema de elevación del cojín Grupo 2 | 15 a 25 kg y 22 a 36 kg | [B2, B3]
| X | IUF - IL (2)
| IUF - IL (3) (4)
| X |
Asientoi-Size | i-U (2) (5)
| i-UF (2)
| i-U (3) (4)
| X | ||
X = asiento no apto para la instalación de sillas infantiles con este sistema.
IUF/IL = Asiento que permite la fijación de una silla infantil con homologación "Universal/Semi-universal
o específica del vehículo" mediante ISOFIX (en vehículos equipados): controlar que es posible la instalación.
i-U = Adecuado para dispositivos de retención "universales" i-Size orientados en el sentido de la marcha y en sentido contrario a ella.
i-UF = Adecuado únicamente para dispositivos de retención "universales" i-Size orientados en el sentido de la marcha y en sentido contrario a ella.
(1) Es posible colocar un capazo transversalmente en el vehículo y que este ocupará al
menos dos asientos. Coloque la cabeza del niño hacia el interior del vehículo.
(2) Lleve el asiento del vehículo lo más atrás y en la posición más alta posible, e incline
ligeramente el respaldo (25° aproximadamente).
(3) En caso necesario, situar el asiento del vehículo lo más atrás posible y levantar
el respaldo (aproximadamente unos 25°). Para instalar un asiento para niños de espaldas
a la carretera, desplace al máximo hacia delante el asiento delantero del vehículo
y, a continuación, llévelo hacia atrás al máximo sin tocar el asiento para niños.
( 4 ) En cualquier situación, retire el reposacabezas del asiento trasero en el que esté
instalado el asiento para niños. Se debe hacer antes de proceder a la instalación
de la silla infantil (consultar las páginas "Reposacabezas traseros" en el capítulo
3 del manual de instrucciones del vehículo). Desplace hacia delante el asiento situado
delante del niño y recoloque el respaldo para evitar el contacto entre el asiento
y las piernas del niño.
El tamaño de un asiento para niños ISOFIX se indica con una letra:
- [B2, B3]: elevadores de los grupos 2 y 3 (de 15 a 25 kg y de 22 a 36 kg);
- F3, F2, F2X [A, B, B1]: para sillas infantiles orientadas hacia delante del grupo 1 (de 9 a 18 kg);
- R3, R2, R2X [C, D ]: para sillas infantiles orientadas hacia atrás o cucos del grupo 0+ (menos de 13 kg) o del grupo 1 (de 9 a 18 kg);
- R1 [E]: cucos a contramarcha del grupo 0+ (inferior a 10 kg) o del grupo 0+ (menos de 13 kg);
- L1, L2 [F, G]: para capazos del grupo 0 (menos de 10 kg).
ADVERTENCIA
(5) RIESGO DE MUERTE O DE LESIONES GRAVES: antes de instalar una silla infantil orientada hacia atrás en el asiento del pasajero
delantero, controlar que elairbag ha sido desactivado SEGURIDAD INFANTIL: DESACTIVACIÓN Y ACTIVACIÓN DEL AIRBAG DEL PASAJERO DELANTERO.
ADVERTENCIA
(6) Desactivar la función "Easy Access Seat" antes de instalar una silla infantil en
el asiento del pasajero delantero o en los asientos traseros.
Riesgo de lesiones.
