Portón motorizado

Condiciones de utilización

  • Inmovilice el vehículo.
  • En caso de que haya hielo o nieve que pueda impedir la apertura del portón, retire el hielo o nieve para liberar el portón.
  • En caso de que se descargue o se sustituya la batería, el portón debe cerrarse (de forma manual si fuera necesario) para recuperar su motorización.

Apertura / cierre

La apertura o cierre del portón trasero motorizado se indica mediante tres señales acústicas.
ADVERTENCIA
Al abrir o cerrar el portón, asegúrese de que no haya nadie cerca de las partes en movimiento.
Riesgo de lesiones.
En función del equipamiento, el portón se bloquea y desbloquea al mismo tiempo que las puertas.
Hay varias formas de manipular el portón trasero:
  • utilizando la tarjeta como mando remoto;
  • mediante los mandos situado en el portón;
  • mediante el mando situado en el tablero de mandos del habitáculo;
  • dependiendo del vehículo, utilizar la función "manos libres".
Consejo
Para evitar que se dañe el sistema del portón si ya está en movimiento, no fuerce el portón manualmente para que se abra o se cierre.

mediante la tarjeta de control remoto

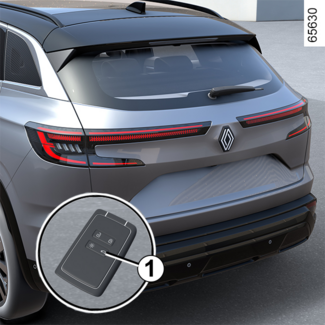

Con el motor apagado, mantenga presionado el botón 1 de la tarjeta cerca del maletero.

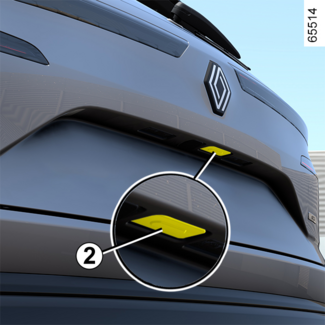

Utilización del mando de apertura exterior

Presione el mando 2.

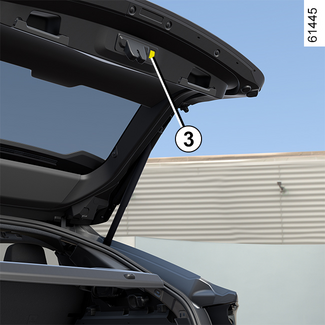

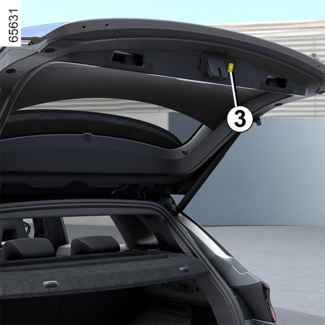

Mediante del mando interior de cierre del portón

Presione el mando 3.

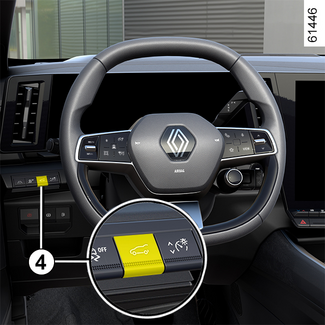

A través del mando situado en el salpicadero

Para abrir el portón trasero, mantener presionado el botón 4 hasta que se escuche una señal acústica y, a continuación, soltar el botón.
Para cerrar el portón trasero, mantener presionado el botón 4 hasta que el portón trasero se cierre por completo. Suena un pitido durante toda la operación.
Nota: si se libera el interruptor 4 antes de que el portón trasero quede completamente cerrado, la operación se interrumpe.

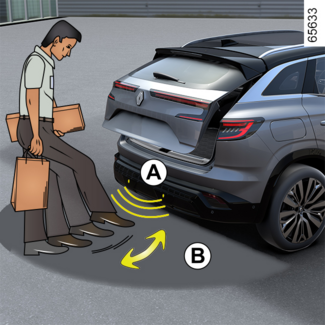

Mediante la función "manos libres"

(según el vehículo)
La función "manos libres" le permite acceder al maletero cuando se tienen las manos ocupadas. Asegúrese de que la tarjeta esté situada en la zona trasera del vehículo (zona B). Sitúese a unos 45 centímetros del parachoques trasero del vehículo y mueva el pie hacia delante/atrás en la zona A.
El captador detecta el acercamiento y alejamiento del pie y activa la apertura o el cierre del portón.
No deje el pie quieto en el aire. Realice el movimiento sin detenerse y sin tocar el paragolpes trasero.
Nota: con el portón abierto, tras detectar una orden de cierre, el cierre tarda unos 3 segundos en activarse (se oye una señal acústica una vez por segundo).
Activación/desactivación de la función "manos libres"
(dependiendo del sistema multimedia)
Desde la pantalla multimedia, acceda al mundo "Vehículo", seleccione la pestaña "Vehículo" y luego el menú "Acceso". Active o desactive "Bloqueo/desbloqueo de manos libres".
Particularidad de la función "manos libres"
  • La función "manos libres" ya no estará disponible si el vehículo no se utiliza durante unos días o transcurridos unos 10 minutos desde el desbloqueo del vehículo. Para reactivarla, utilice el botón de desbloqueo de la tarjeta.
  • La función "manos libres" solo está disponible si el vehículo se encuentra detenido y el motor apagado (y no se ha puesto en espera mediante la función "Stop and start").
  • Puede que la función "manos libres" no funcione si el vehículo está equipado con un sistema de remolcado o si se encuentra en una zona con gran radiación electromagnética.
ADVERTENCIA
Desactive la función "manos libres" antes de:
  • limpiar el vehículo en un túnel de lavado;
  • lavar el vehículo a mano;
  • utilizar la rueda de repuesto o el equipo de remolcado;
  • ...
Riesgo de apertura accidental del portón con la posibilidad de producir lesiones.

Parada de la maniobra del portón

El movimiento del portón motorizado puede detenerse en cualquier momento realizando una pulsación corta en uno de los mandos.
Si el portón está quieto en la posición intermedia, la siguiente presión hará que el portón se mueva en sentido contrario a cuando lo dejó quieto.

Modo Manual

Con el portón parado, es posible moverlo de forma manual.
No obstante, puede reanudar la maniobra automática en cualquier momento pulsando uno de los mandos.

Detección de obstáculos

Si el portón trasero detecta un obstáculo durante la maniobra, se detiene. A continuación, se separa del obstáculo realizando un pequeño movimiento en dirección opuesta, antes de detenerse por completo.
Presionar el mando de apertura/cierre del portón trasero para reanudar su funcionamiento.
ADVERTENCIA
La detección de obstáculos es solo una ayuda a la apertura y cierre del portón; en ningún caso sustituye la vigilancia o la responsabilidad del usuario.
Al abrir o cerrar el portón, asegúrese de que no haya nadie cerca de las partes en movimiento.
Al abrir/cerrar el portón trasero, es posible que no se detecten objetos pequeños.
Asegúrese de que no haya ninguna parte del cuerpo (brazos, manos, dedos, etc.) cerca de las piezas móviles del portón trasero.
La detección se desactiva al final del recorrido, antes de que el portón trasero esté completamente cerrado.
En caso de bloqueo del portón trasero, interrumpir la maniobra presionando brevemente uno de los mandos.
Existe riesgo de lesiones graves.

Limitación del ángulo de apertura del portón

Se puede ajustar la altura máxima de apertura del portón trasero. Siempre se va a detener en la posición elegida:
  • abra el portón hasta una posición intermedia;
  • ajuste manualmente el portón hasta la posición elegida;
  • pulse el mando del portón motorizado 3 durante más de 3 segundos para memorizar dicha posición.
Oirá dos señales acústicas para avisarle de que su acción se ha tenido en cuenta.

Precauciones de utilización

  • Antes de realizar una apertura/cierre del portón, asegúrese de que el espacio circundante sea suficiente para permitir el despliegue del portón.
  • Limite las paradas manuales repetidas durante el movimiento automático del portón (riesgo de dañar el sistema del portón).
  • El sistema "manos libres" puede interrumpirse temporalmente si el paragolpes trasero está sucio (suciedad, barro, nieve, sal para el deshielo, etc.). Limpie el paragolpes trasero. Si el problema persiste, consulte a un Representante de la marca.

Averías de funcionamiento

Si activa el portón trasero automático de forma continua durante aproximadamente un minuto (secuencia de apertura y cierre), se detendrá para evitar el sobrecalentamiento. El funcionamiento se normaliza al cabo de un minuto aproximadamente.
El portón motorizado no funciona si la batería está poco cargada. En ese caso, accione el portón motorizado con el motor encendido.
Nota: En condiciones climatológicas muy frías, es posible que no funcione la apertura automática si las juntas de la puerta del maletero estuviesen congeladas.
ADVERTENCIA
Responsabilidad del conductor durante el estacionamiento o la parada del vehículo
No abandonar nunca el vehículo dejando dentro a un niño, a un adulto no autónomo ni a un animal en la parte posterior del portón trasero, aunque sea por poco tiempo.
De hecho, podrían correr peligro o poner en riesgo a otras personas si se arrancar el motor y se activa el equipamiento, por ejemplo los elevalunas y el portón motorizado, o se bloquean las puertas.
EXISTE RIESGO DE MUERTE O DE GRAVES LESIONES.
ADVERTENCIA
La fijación de un dispositivo de transporte (portabicicletas, caja de equipajes, etc.) apoyados en la puerta del maletero está prohibida. Para instalar un dispositivo de transporte en su vehículo, consulte a un representante de la marca.
