VEHÍCULO ELÉCTRICO: carga

  • 1
  • 2
  • 3
  • 4
  • 5

Para todas las cuestiones relativas a los equipos necesarios para la carga, consulte a un Representante de la marca.

Recomendaciones importantes para la carga del vehículo

Lea atentamente estas indicaciones. El incumplimiento de estas indicaciones puede conllevar un riesgo de incendio, de lesiones graves o de descargas eléctricas, que pueden provocar la muerte.

Carga

No manipule el vehículo durante la carga (lavado, intervención en el compartimento del motor, etc.).

No cargue el vehículo en caso de presencia de agua, signos de corrosión o elementos extraños en el conector del cable de carga o en la toma de carga del vehículo. Riesgo de incendio.

No intente tocar los bornes del cable, la toma doméstica o la toma de carga del vehículo, ni introduzca objetos en los mismos.

No enchufe nunca el cable de carga a un adaptador, una regleta o un alargador.

Queda prohibido el uso de un grupo electrógeno.

No desmonte o modifique la toma de carga del vehículo ni el cable de carga. Riesgo de incendio.

No modifique o intervenga en la instalación eléctrica durante la carga.

Si ha sufrido un choque, aunque sea leve, contra la tapa de carga y/o de la válvula, diríjase a un Representante de la marca lo antes posible.

Tenga cuidado con el cable: no lo aplaste, lo sumerja en agua, tire de él, ni lo golpee, etc.

Compruebe periódicamente el buen estado del cable de carga.

En caso de deterioro de la caja o del cable de carga (corrosión, oscurecimiento, corte, etc.), no los utilice. Diríjase a un Representante de la marca para que lo sustituya.

Cable de carga A

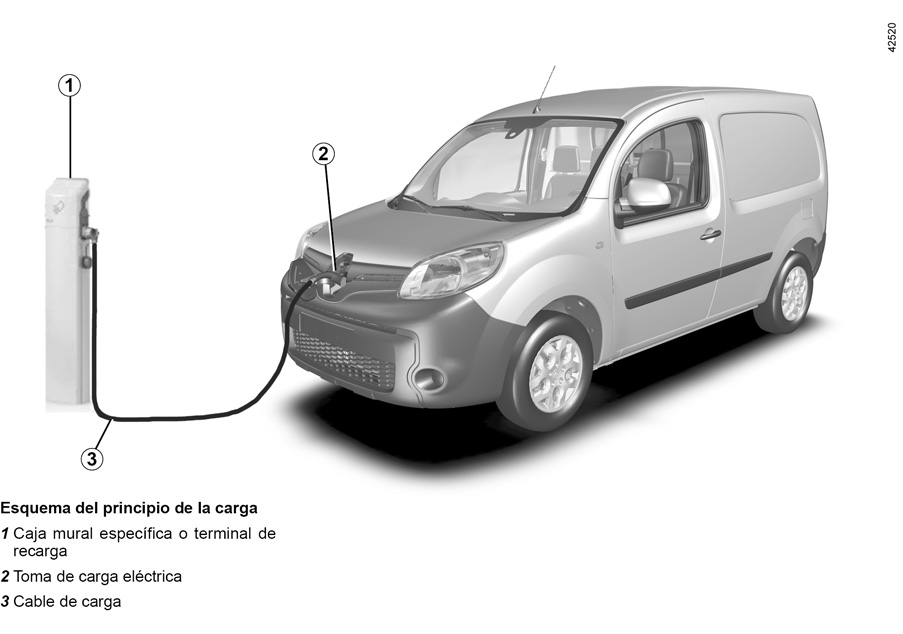

El cable para módulo mural específico o terminal público permite realizar la carga de uso habitual de la batería de tracción.

Se recomienda utilizar preferentemente un cable de carga que permita la carga de uso habitual de la batería de tracción.

Cada cable de carga está guardado en una bolsa en el maletero del vehículo.

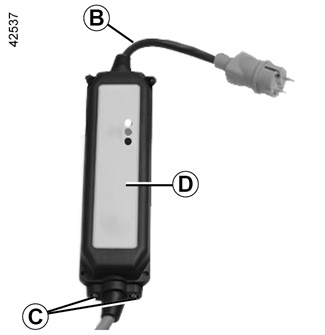

Cable de carga B

Dependiendo del cable, permite la carga:

- de uso habitual, en una toma especial (carga de 14 A) del vehículo;

- de uso puntual, en una toma doméstica (carga de 10 A), por ejemplo, cuando no esté usted en casa.

En cualquier caso, las tomas utilizadas deben haber sido instaladas siguiendo las instrucciones indicadas en el manual de utilización facilitado con el cable de carga B.

En cualquier caso, para el funcionamiento, lea atentamente el manual de utilización del cable de carga B.

Nunca deje el módulo colgando del cable. Utilice las ubicaciones C para engancharlo.

Si se produce un funcionamiento anómalo durante la carga (encendido del testigo rojo del cajetín D), interrumpa inmediatamente la carga. Consulte el manual de utilización del cable.

Recomendaciones importantes para la carga del vehículo

Lea atentamente estas indicaciones. El incumplimiento de estas indicaciones puede conllevar un riesgo de incendio, de lesiones graves o de descargas eléctricas, que pueden provocar la muerte.

Selección del cable de carga

Los cables de carga estándar suministrados con el vehículo se han diseñado específicamente para este vehículo. Se han concebido para protegerle ante cualquier riesgo de descarga eléctrica que podría provocar la muerte o un incendio.

Por su seguridad, está totalmente prohibida la utilización de un cable de carga no recomendado por el fabricante. El incumplimiento de esta indicación puede conllevar riesgo de incendio o descarga eléctrica, que pueden provocar la muerte. Para elegir un cable de carga adecuado para su vehículo, consulte a un Representante de la marca.

Instalaciones

Para la carga habitual

- Uso del cable de carga A

Encargue la instalación de una caja mural específica a un profesional cualificado.

- Uso del cable de carga B

Debe encargar siempre la instalación de la toma especial para vehículos eléctricos (carga de 14 A) a un profesional cualificado. Lea atentamente el manual suministrado con este producto.

Para la carga puntual (cable de carga B)

Con una toma doméstica (carga de 10 A)

Solicite a un profesional que compruebe que todas las tomas a las que vaya a conectar el cable de carga cumplen los estándares y las normas vigentes en cada país.

Lea atentamente el manual de utilización suministrado con el cable de carga para conocer las precauciones de uso del producto y las características técnicas requeridas para la instalación eléctrica de la toma.

Toma de carga 2

El vehículo dispone de una toma de carga situada en la parte delantera del vehículo.

Evite cargar y estacionar el vehículo en condiciones de temperaturas extremas (frío o calor).

Cuando el vehículo permanece estacionado a temperaturas inferiores a -25°C, la carga de la batería puede ser imposible.

Para preservar la duración de su batería de tracción, evite estacionar el vehículo durante más de tres meses con un nivel de carga elevado, especialmente en periodos de mucho calor.

Después de circular con tiempo muy frío, debe cargar la batería de tracción. En caso contrario, la carga puede ser más larga o imposible.

Consejos

- En condiciones muy calurosas, estacione el vehículo y cárguelo en un lugar a la sombra o cubierto.

- Es posible realizar la carga en épocas de lluvia o nieve.

Nota:

En caso de nevada, limpie la nieve de la zona de la toma de carga del vehículo antes de conectarlo o desconectarlo. De hecho, la entrada de nieve en la toma puede bloquear la introducción de la toma del cable de carga.

En ausencia de protección de la instalación contra las sobretensiones, se desaconseja cargar el vehículo en épocas de tormenta (rayos, etc.)

El tiempo de carga de la batería de tracción depende de la cantidad de energía restante, de la potencia entregada por el terminal de carga y de las condiciones de temperatura (calor o frío). Aparece en el cuadro de instrumentos durante la carga. Consulte el apartado «Pantallas e indicadores» en el capítulo 1.

Si tiene algún problema, le aconsejamos que lo sustituya por un cable idéntico al original. Consulte a un Representante de la marca.

Recarga de la batería de tracción

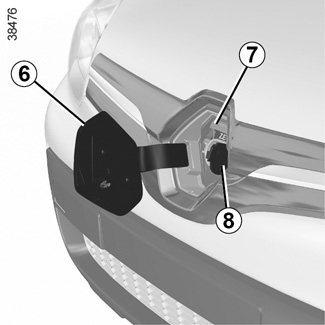

Con el contacto apagado, la palanca de selección 5 en posición P y los abrientes desbloqueados:

- tome el cable de carga situado en el maletero de su vehículo;

- sáquelo de la bolsa;

- conecte el extremo del cable a la fuente de alimentación (terminal, toma doméstica, etc.);

- abra la tapa de carga 6;

- abra la válvula 8;

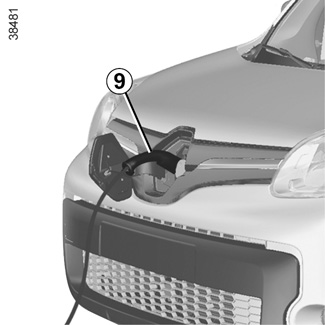

- agarre el asa 9;

- conecte el cable al vehículo;

- asegúrese de que el cable de carga esté correctamente enchufado. Se enciende el testigo en el cuadro de instrumentos y el testigo Z.E. 7 se enciende en azul y, a continuación, parpadea rápidamente.

El cable de carga no se puede conectar ni desconectar si los abrientes están bloqueados.

Es obligatorio desenrollar bien el cable de carga para limitar su calentamiento.

No utilice alargadores, ladrones o adaptadores.

Riesgo de incendio

El cable de carga queda bloqueado automáticamente en el vehículo. El bloqueo impide desconectar el cable del vehículo.

El inicio de la carga se visualiza mediante cinco intermitencias de las luces de precaución. Un mensaje en el cuadro de instrumentos indica el tiempo de carga restante y el testigo Z.E. 7 parpadea lentamente.

Al final de una carga completa, el testigo Z.E. 7 permanecerá encendido en azul y se apagará al cabo de unos minutos.

No es necesario esperar a llegar a la reserva para recargar el vehículo.

Si el testigo Z.E. 7 se enciende en rojo, el vehículo no puede iniciar la carga; hay que repetir el proceso de carga desde el principio.

Si el problema persiste, cambie de fuente de alimentación (terminal, etc.) o consulte a un Representante de la marca.

Para no alterar el sistema de vigilancia de la carga, no instale una banda antiestática en el vehículo.

Etiqueta 10

La etiqueta 10 situada en la tapa de carga le recuerda las instrucciones para la apertura y cierre de la tapa:

- con el vehículo parado, la válvula y la tapa de carga pueden estar abiertas;

- con el vehículo circulando, la válvula y la tapa de carga deben estar cerradas.

Precauciones para el desbloqueo de la toma

- Pulse el botón 11 del telemando de radiofrecuencia o el contactor 12 para desbloquear el cable de carga del vehículo;

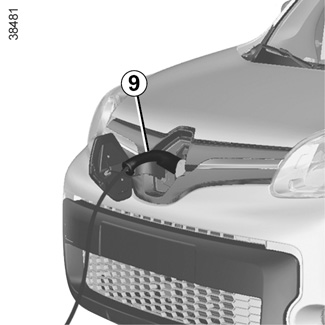

- agarre el asa 9;

- desconecte el cable de carga del vehículo. El testigo del cuadro de instrumentos se apagará;

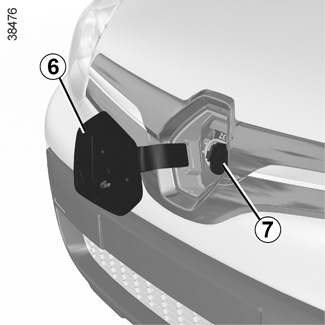

- cierre la válvula 7;

- cierre la tapa de carga 6;

- desconecte el cable de la fuente de alimentación;

- guarde el cable en la bolsa y después en el maletero.

Nota:

Justo después de una carga importante de la batería de tracción, es posible que el cable esté caliente, manipúlelo por las empuñaduras.

Tras pulsar el botón de desbloqueo del cable de carga, dispone de 30 segundos para desconectarlo antes de que vuelva a quedar bloqueado.

Siga escrupulosamente el orden de los pasos para desenchufar el cable.
