DISPOSITIVOS DE CORRECCIÓN Y DE ASISTENCIA A LA CONDUCCIÓN

  • 1
  • 2
  • 3
  • 4
  • 5

- ABS (antibloqueo de ruedas);

- ESC (control dinámico de conducción) con control de subvirado y sistema antipatinado;

- asistencia al frenado de urgencia;

- antipatinado avanzado;

- asistencia a la conducción con un remolque;

- ayuda al arranque en cuesta;

- ruedas traseras directrices.

En las páginas siguientes se describen otros sistemas de ayuda a la conducción.

Sistema antibloqueo de ruedas (ABS)

En una frenada intensiva, el ABS permite evitar el bloqueo de las ruedas y por lo tanto controlar la distancia hasta que se para el vehículo y conservar el control del mismo.

En estas condiciones, son posibles las maniobras para evitar un obstáculo contorneándolo y frenando al mismo tiempo. Además, este sistema permite optimizar las distancias de parada, sobre todo en suelo poco adherente (suelo mojado...).

Cada activación del dispositivo se manifiesta por un temblor del pedal de freno. El ABS no permite en ningún caso aumentar las prestaciones «físicas» ligadas a la adherencia de los neumáticos con respecto al suelo. Por tanto, las reglas de prudencia deben ser imperativamente respetadas (distancias entre los vehículos...).

En caso de emergencia, se recomienda aplicar una presión fuerte y continua sobre el pedal del freno. No es necesario accionar el pedal en pisadas sucesivas (bombeo). El ABS modulará el esfuerzo aplicado en el sistema de frenado.

Estas funciones son ayudas suplementarias en caso de conducción crítica para adaptar el comportamiento del vehículo a la voluntad de conducción.

Las funciones no intervienen sustituyendo al conductor. No amplían los límites del vehículo y no deben incitar a ir más deprisa. No pueden por tanto, en ningún caso, sustituir la vigilancia ni la responsabilidad del conductor durante las maniobras (el conductor debe estar siempre atento a los acontecimientos imprevistos que pueden darse durante la conducción).

Anomalías de funcionamiento:

- © y x encendidos en el cuadro de instrumentos y acompañados de los mensajes “Revisar el ABS”, “Revisar sistema de frenado” y “Revisar el ESC”: indican que el ABS, el ESC y la asistencia al frenado de emergencia están desactivados. El frenado siempre está asegurado;

- x, D, © y ® encendidos en el cuadro de instrumentos acompañados del mensaje Avería sistema de frenado”: indica un fallo en el sistema de frenado.

En ambos casos, consulte a un Representante de la marca.

El testigo ® le impone, para su seguridad, una parada imperativa e inmediata, compatible con las condiciones de circulación. Apague el motor y no lo vuelva a arrancar. Contacte con un Representante de la marca.

El frenado está parcialmente asegurado. Ahora bien, es peligroso frenar bruscamente lo que le impone una parada imperativa e inmediata, compatible con las condiciones de circulación. Contacte con un Representante de la marca.

Control electrónico de estabilidad (ESC) con control de subvirado y sistema antipatinado

Control electrónico de estabilidad ESC

Este sistema ayuda a conservar el control del vehículo en las situaciones «críticas» de conducción (evitación de un obstáculo, pérdida de adherencia en una curva…).

Principio de funcionamiento

Un captador en el volante permite conocer la trayectoria de conducción deseada por el conductor.

Otros captadores, repartidos por el vehículo, miden su trayectoria real.

El sistema compara las órdenes del conductor con la trayectoria del vehículo y corrige esta última si es necesario, controlando el frenado en algunas ruedas y/o la potencia del motor. Cuando se activa el sistema, el testigo parpadea en el cuadro de instrumentos.

Control de subvirado

Este sistema optimiza la acción del ESC en el caso de un fuerte subvirado (pérdida de adherencia del tren delantero).

Sistema antipatinado

Este sistema ayuda a limitar el patinado de las ruedas motrices y a controlar el vehículo en las situaciones de arranque, de aceleración o de desaceleración.

Principio de funcionamiento

A través de los captadores, el sistema mide y compara, en cada instante, la velocidad de las ruedas motrices y detecta su embalamiento. Si una rueda tiende a patinar, el sistema impone el frenado de ésta hasta que la motricidad vuelva a ser compatible con el nivel de adherencia bajo la rueda.

El sistema actúa también para ajustar el régimen del motor a la adherencia disponible bajo las ruedas, independientemente de la acción ejercida en el pedal del acelerador.

En ciertas situaciones (conducción sobre suelos muy blandos: nieve, barro… o conducción llevando ruedas con cadenas), el sistema puede reducir la potencia del motor para limitar el patinado.

Anomalías de funcionamiento

Cuando el sistema detecta una anomalía de funcionamiento, el mensaje “Revisar el ESC” y los testigos © y aparecen en el cuadro de instrumentos. En este caso, el ESC y el sistema antipatinado están desactivados.

Consulte a un Representante de la marca

Asistencia al frenado de emergencia

Se trata de un sistema complementario al ABS que ayuda a reducir las distancias de frenado del vehículo.

Principio de funcionamiento

El sistema detecta las situaciones de frenado de emergencia. En este caso, el sistema de frenado desarrolla instantáneamente su potencia máxima y puede activar la regulación del ABS.

El frenado ABS se mantiene mientras el pedal del freno está pisado.

Encendido de las luces de precaución

Según el vehículo, éstas pueden encenderse en caso de fuerte desaceleración.

Anticipación del frenado

Según el vehículo, cuando suelta rápidamente el pedal del acelerador, el sistema anticipa el frenado para disminuir las distancias de frenado.

Casos particulares

En caso de utilizar el regulador de velocidad:

- si utiliza el pedal del acelerador, cuando suelte el pedal el sistema puede activarse;

- si no utiliza el pedal del acelerador, el sistema no se activará.

Anomalías de funcionamiento

Cuando el sistema detecta una anomalía de funcionamiento, aparece el mensaje “Revisar sistema de frenado” en el cuadro de instrumentos acompañado del testigo ©.

Consulte a un Representante de la marca

Estas funciones son ayudas suplementarias en caso de conducción crítica para adaptar el comportamiento del vehículo a la voluntad del conductor.

Estas funciones no intervienen sustituyendo al conductor. No aumentan los límites del vehículo y no deben incitar a ir más deprisa. No pueden por tanto, en ningún caso, sustituir la vigilancia ni la responsabilidad del conductor durante las maniobras (el conductor debe estar siempre atento a los acontecimientos imprevistos que pueden darse durante la conducción).

Antipatinado avanzado (control de adherencia)

Si el vehículo dispone de control de adherencia, este permite facilitar el control del vehículo en carreteras en condiciones de adherencia reducida (suelo blando, etc.).

Estas funciones son ayudas suplementarias en caso de conducción crítica para adaptar el comportamiento del vehículo a la voluntad de conducción.

Las funciones no intervienen sustituyendo al conductor. No amplían los límites del vehículo y no deben incitar a ir más deprisa. No pueden por tanto, en ningún caso, sustituir la vigilancia ni la responsabilidad del conductor durante las maniobras (el conductor debe estar siempre atento a los acontecimientos imprevistos que pueden darse durante la conducción).

Activación, desactivación del sistema

Para activar o desactivar la función en la pantalla multimedia, consulte el manual del sistema multimedia y seleccione el modo:

« Auto »

El mensaje “Antipatinado avanzado Auto.” se iluminará durante unos 15 segundos en el cuadro de instrumentos.

Esta posición permite el uso óptimo en condiciones de carretera normales (seca, húmeda, poca nieve, etc.).

« Expert »

Esta posición permite un uso óptimo en condiciones de suelo blando (barro, arena, hojas secas, etc.). El modo Expert utiliza el sistema de frenado permitiendo al conductor controlar el par motor para mejorar la conducción.

El sistema cambia automáticamente al modo «Auto» al superar aproximadamente la velocidad de 40 km/h y se muestra el mensaje «Antipatinado avanzado Auto.» en el cuadro de instrumentos durante unos 15 segundos.

Nota: El modo predeterminado del sistema es el modo “Auto".

Neumáticos

Si tiene necesidad de sustituirlos, debe montar en su vehículo únicamente unos neumáticos de marca, dimensión, tipo y estructura idénticos.

Éstos deben: ser idénticos a los de origen o corresponder a los preconizados por un Representante de la marca.

Asistencia a la conducción con un remolque

Este sistema ayuda a conservar el control del vehículo en caso de utilizarse con un remolque. Detecta las oscilaciones provocadas por la tracción de un remolque en algunas condiciones particulares de conducción.

Condiciones de funcionamiento

- La función debe activarla un Representante de la marca;

- el enganche debe ser homologado por un representante de la marca;

- el cableado debe ser homologado por un Representante de la marca;

- el enganche debe estar conectado al vehículo.

Principio de funcionamiento

La función estabiliza el vehículo mediante:

- un frenado asimétrico de las ruedas delanteras para reducir las oscilaciones provocadas por el remolque;

- un frenado de las cuatro ruedas y una limitación del par motor para reducir la velocidad del vehículo hasta detener las oscilaciones.

El testigo parpadea en el cuadro de instrumentos para informarle.

Cuando el cableado de enganche está ocupado, pero sin un remolque (portabicicletas, portaequipajes con iluminación, etc.), la función puede actuar en condiciones especiales de circulación de tipo rodamiento.

Riesgo de desaceleración del vehículo.

Ayuda al arranque en cuesta

Este sistema le ayuda al arrancar en una pendiente, dependiendo del grado de inclinación de la calzada. Impide que el vehículo caiga hacia atrás interviniendo en el apriete automático de los frenos, cuando el conductor levanta el pie del pedal de freno para activar el acelerador.

Funcionamiento del sistema

Funciona solo cuando la palanca de velocidades está en una posición distinta a N o P y cuando el vehículo está completamente parado (con el freno pisado)

El sistema retiene el vehículo unos 2 segundos. A continuación, los frenos se aflojan (el vehículo circula en función del tipo de pendiente).

El sistema de ayuda al arranque en cuesta no siempre puede impedir que el vehículo retroceda (pendientes muy marcadas…).

En cualquier caso, el conductor puede pisar el pedal de freno e impedir de esta forma que el vehículo caiga.

La ayuda al arranque en cuesta no debe utilizarse en caso de parada prolongada: para ello utilice el pedal de freno.

Esta función no está ideada para inmovilizar permanentemente el vehículo.

Si es necesario, utilice el pedal de freno para detener el vehículo.

El conductor debe prestar especial atención sobre suelos deslizantes o con poca adherencia.

Existe peligro de lesiones graves.

Ruedas traseras directrices

Para los vehículos que se encuentren equipados, este sistema permite, con el vehículo circulando, orientar las ruedas traseras en función de las condiciones de conducción: fomenta la manejabilidad a una velocidad baja y optimiza la estabilidad a velocidades más altas.

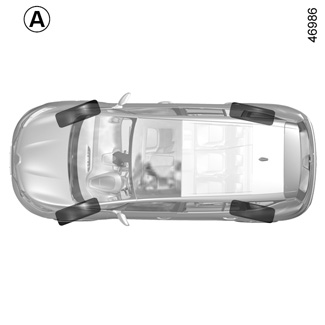

Al circular a velocidad lenta, las ruedas traseras se orientan en el sentido inverso a las ruedas delanteras (figura A) para mejorar la manejabilidad del vehículo. Esto es interesante en caso de circulación urbana, en carretera sinuosa, en maniobras en un parking...

Si se circula a una velocidad superior, las ruedas traseras se orientan en el mismo sentido que las ruedas delanteras (figura B) con el fin de optimizar la estabilidad del vehículo. Esto resulta útil al cambiar de carril, al tomar una curva...

Nota: La configuración del sistema (agilidad, etc.) depende del modo seleccionado en el menú «MULTI-SENSE». MULTI-SENSE.

Anomalías de funcionamiento

- Si el testigo © acompañado del mensaje «Revisar la dirección» aparece en el cuadro de instrumentos: consulte a un Representante de la marca.

- Si el testigo ® y el mensaje «Avería de la dirección» se visualizan en el cuadro de instrumentos, indica un fallo del sistema.

® le impone una parada imperativa e inmediata, compatible con las condiciones de circulación. Contacte con un Representante de la marca.

En caso de que choque el bastidor del vehículo (ejemplo: contacto con un bolardo, un bordillo sobreelevado u otro mobiliario urbano) se puede dañar el vehículo (deformación de un eje).

Para evitar los riesgos de accidente, haga que un Representante de la marca controle su vehículo.
