AYUDA AL APARCAMIENTO

  • 1
  • 2
  • 3
  • 4
  • 5

Principio de funcionamiento

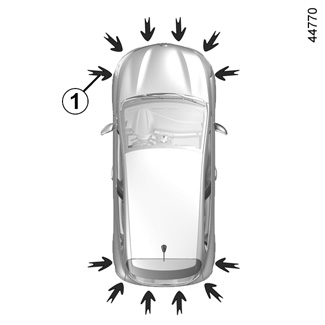

Hay integrados unos detectores de ultrasonidos, indicados por flechas 1, en los paragolpes para medir la distancia entre el vehículo y un obstáculo.

Según el vehículo, el sistema detecta obstáculos situados delante, detrás y en los lados del vehículo.

El sistema de ayuda al aparcamiento sólo se activa cuando el vehículo circula a una velocidad inferior a 10 km/h aproximadamente.

El sistema de ayuda al aparcamiento no tiene en cuenta el remolque ni los sistemas de transporte de carga, etc.

Esta medida se traduce en unas señales acústicas cuya frecuencia aumenta con la aproximación al obstáculo, hasta convertirse en un sonido continuo cuando el obstáculo se encuentra a unos 20 o 30 centímetros del vehículo.

Particularidades

Compruebe que los detectores de ultrasonidos indicados por las flechas 1 no queden ocultos (suciedad, barro, nieve, etc.).

Esta función es una ayuda suplementaria que indica, mediante señales sonoras, la distancia entre el vehículo y un obstáculo al dar marcha atrás.

No puede por tanto, en ningún caso, sustituir la vigilancia ni la responsabilidad del conductor durante las maniobras de marcha atrás.

El conductor debe estar siempre listo para los acontecimientos imprevistos que pueden darse durante la conducción: vigile siempre, por tanto, que no haya obstáculos móviles pequeños (tales como un niño, un animal, un cochecito de niños, una bicicleta, una piedra, un poste, etc.) dentro de la zona de ángulo muerto durante la maniobra.

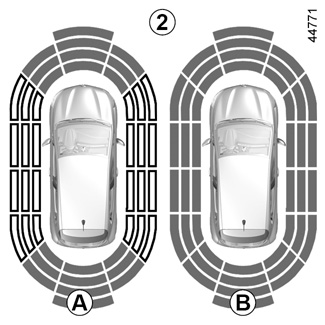

Nota: la pantalla 2 permite visualizar el entorno del vehículo como complemento de las señales acústicas.

Es necesario recorrer varios metros para que se active la detección lateral.

Cuando todas las zonas tienen un fondo gris, se vigila todo el contorno del vehículo:

- A: análisis del entorno del vehículo en curso;

- B: análisis del entorno del vehículo realizado.

Nota: para los vehículos equipados con la función «cámara de 360°» CÁMARA DE 360°, el análisis del entorno del vehículo (zonas AB) no se visualiza en modo de «Vista de pájaro» o «Vista lateral».

Si el bastidor del vehículo sufre un choque al realizar maniobras (ejemplo: contacto con un bolardo, un bordillo sobreelevado u otro mobiliario urbano), el vehículo puede sufrir daños (ejemplo: deformación de un eje).

Para evitar cualquier riesgo de accidente, haga que un Representante de la marca revise su vehículo.

Funcionamiento

Se detecta la mayoría de los objetos que se encuentran cerca de la zona delantera, trasera y los laterales del vehículo.

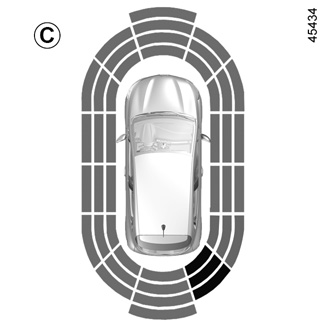

Según la distancia a la que esté el obstáculo, la frecuencia de la señal acústica aumentará al acercarse, hasta convertirse en una señal continua a unos 20 cm de distancia en el caso de haber obstáculos en los laterales y unos 30 cm en caso de haber obstáculos en las zonas delantera o trasera. Las zonas verde, naranja (o amarillo según el vehículo) y roja aparecerán en la pantalla C.

Detección de obstáculos en el lateral

Según la orientación de las ruedas, el sistema determina la trayectoria del vehículo y le advierte del riesgo de colisión o de no colisión con un obstáculo 3 situado en el lateral del vehículo.

Cuando se detecta un obstáculo situado en el lateral:

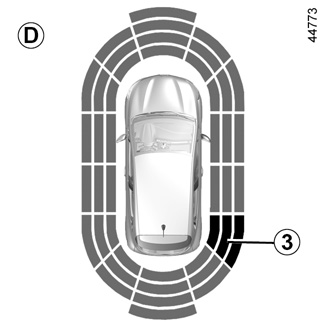

- si existe riesgo de colisión, las señales acústicas aumentan su frecuencia a medida que se aproxima al obstáculo, hasta convertirse en continuas. Las zonas verdes, naranjas y rojas se visualizan en la pantalla D;

- si no existe riesgo de colisión, no se emitirá ninguna señal al aproximarse a un obstáculo. Las zonas verdes, naranjas y rojas se mostrarán con rayas en la pantalla D.

Nota: en caso de modificación de la trayectoria durante una maniobra, es posible que el riesgo de colisión con un obstáculo se indique con retraso.

Activación/desactivación

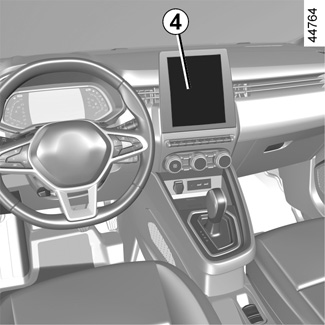

Vehículos equipados con una pantalla multimedia 4

Para activar o desactivar las diversas zonas que cubren los detectores de ultrasonidos desde la pantalla multimedia, consulte el manual del equipamiento multimedia.

Seleccione «ON» o «OFF».

Si el bastidor del vehículo sufre un choque al realizar maniobras (ejemplo: contacto con un bolardo, un bordillo sobreelevado u otro mobiliario urbano), el vehículo puede sufrir daños (ejemplo: deformación de un eje).

Para evitar los riesgos de accidente, haga que un Representante de la marca controle su vehículo.

Vehículos no equipados con una pantalla multimedia

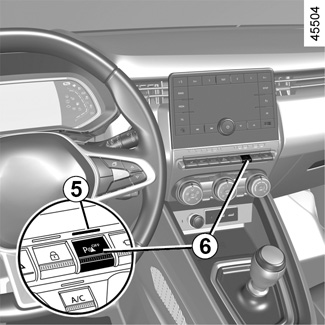

Con el vehículo parado, pulse el botón 6 para desactivar la ayuda al aparcamiento. El testigo del contactor se enciende. Pulse de nuevo el botón 6 para activar la función. El testigo del contactor 5 se apaga.

Reglajes

Vehículos equipados con una pantalla multimedia 4

Según el vehículo, con el motor en marcha, se pueden ajustar algunos parámetros desde la pantalla multimedia 4. Para obtener más información, consulte el manual multimedia.

Volumen de la ayuda al aparcamiento

Ajuste el volumen de la ayuda al aparcamiento pulsando + o -.

Sonido del sistema

Permite escoger el sonido del sistema.

Desactivación del sonido del sistema

Active o desactive el sonido de la ayuda al aparcamiento.

Nota: si desactiva el sonido, no recibirá avisos mediante señales acústicas cuando se acerque a un obstáculo.

Cuando el vehículo circula a una velocidad inferior a aproximadamente 10 km/h, algunas fuentes de ruido (moto, camión, martillo neumático, etc.) pueden activar las señales acústicas de la ayuda al aparcamiento.

Vehículos no equipados con una pantalla multimedia

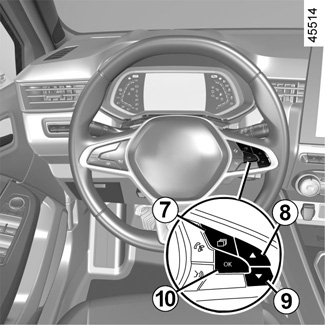

- Con el vehículo parado, pulse el contactor 7 tantas veces como sea necesario para acceder a la pestaña «Vehículo»;

- pulse el mando 89 sucesivamente para llegar al menú «Ajustes». Pulse el botón 10 OK;

- pulse el mando 89 sucesivamente para llegar al menú «AYUDA APARCAM». Pulse el botón 10 OK;

- seleccione «VOLUMEN BIP» para ajustar el volumen de ayuda al aparcamiento con el mando 89.

Desactivación manual de la ayuda al aparcamiento

Si lleva instalado un sistema de remolcado delante de los detectores de ultrasonidos, debe desactivar el sistema.

Desactivación automática de la ayuda al aparcamiento

El sistema se desactiva:

- cuando la velocidad del vehículo es superior a aproximadamente 10 km/h;

- según el vehículo, cuando el vehículo está parado más de cinco segundos aproximadamente y se detecta un obstáculo (por ejemplo, en caso de atasco, etc.);

- cuando esté en punto muerto con una caja de velocidades manual, o en la posición N o P con una caja de velocidades automática.

Anomalías de funcionamiento

Cuando el sistema detecta una anomalía de funcionamiento, se escucha una señal acústica cada vez que se mete la marcha atrás durante aproximadamente 3 segundos y aparece el mensaje «Controlar ayuda al aparcamiento» en el cuadro de instrumentos. Consulte a un Representante de la marca.

Si el bastidor del vehículo sufre un choque al realizar maniobras (ejemplo: contacto con un bolardo, un bordillo sobreelevado u otro mobiliario urbano), el vehículo puede sufrir daños (ejemplo: deformación de un eje).

Para evitar cualquier riesgo de accidente, haga que un Representante de la marca revise su vehículo.

UTILIZAR LA AYUDA AL APARCAMIENTO DELANTERO / TRASERO / LATERAL

UTILIZAR EL EASY PARK ASSIST
