PANTALLAS E INDICADORES

  • 1
  • 2
  • 3
  • 4
  • 5

Alerta de nivel mínimo de aceite del motor

Al arrancar el motor, la pantalla en el cuadro de instrumentos le alerta cuando se alcanza el nivel mínimo de aceite. NIVEL DE ACEITE DEL MOTOR: información general.

Puede hacer desaparecer la primera alerta pulsando 1 «OK».

Las alertas siguientes desaparecerán automáticamente al cabo de 30 segundos aproximadamente.

Cuadro de instrumentos en millas

(posibilidad de pasar a km/h)

Vehículos no equipados con una pantalla multimedia

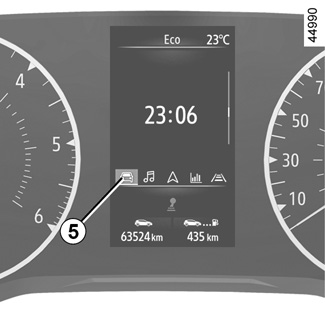

- Con el contacto cortado, pulse el botón 2 tantas veces como sea necesario para acceder a la pestaña Vehículo 5;

- Pulse el control 34 sucesivas veces para acceder a «Ajustes», y luego 1 «OK».

- efectúe la misma operación para acceder a «TABLERO DE MANDO», y después «Unidades».

Vehículos equipados con una pantalla multimedia.

Consulte el manual del equipamiento multimedia para obtener información sobre cómo elegir la unidad.

Nota: en ambos casos, tras un corte de batería, el ordenador de a bordo volverá automáticamente a la unidad de medida de origen.

Para volver al modo anterior, efectúe la misma operación.

Para obtener más información, consulte el manual del sistema multimedia.

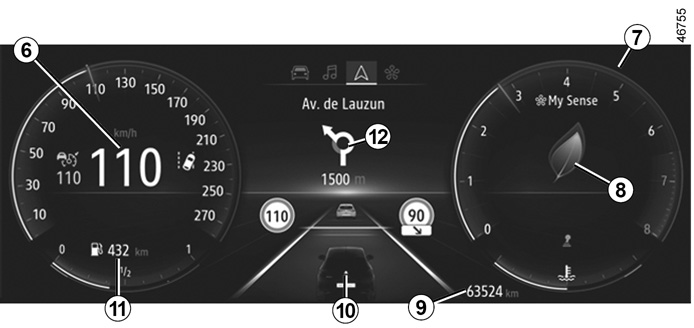

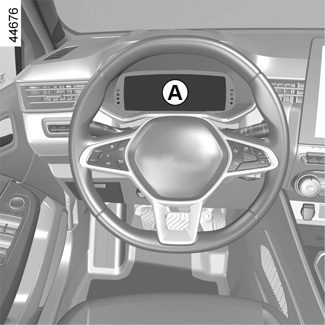

Cuadro de instrumentos A

Se ilumina al poner el contacto. El encendido de ciertos testigos está acompañado por un mensaje.

Según el vehículo, puede personalizar el cuadro de instrumentos con un contenido y unos colores diferentes, según sus preferencias.

Para los vehículos equipados con una pantalla multimedia, consulte el manual del equipamiento.

Para vehículos no equipados con una pantalla multimedia MENÚ DE PERSONALIZACIÓN DE LOS AJUSTES DEL VEHÍCULO.

Velocímetro 6

Dependiendo del estilo seleccionado, la pantalla varía.

Cuentarrevoluciones 7

(graduaciones x 1.000)

Se visualiza de forma distinta en función de la personalización elegida en el cuadro de instrumentos. Dependiendo del estilo seleccionado, puede no visualizarse.

Alarma sonora de exceso de velocidad

Dependiendo del vehículo y del país, el testigo se enciende y se escucha un bip. Este bip suena en cuanto la velocidad del vehículo es superior a 120 km/h. Este testigo permanece encendido mientras la velocidad del vehículo sea superior a 120 km/h.

Indicador del estilo de conducción 8 CONSEJOS DE CONDUCCIÓN, CONDUCCIÓN ECO

Totalizador general de la distancia recorrida 9 ORDENADOR DE A BORDO: parámetros de viaje

Ordenador de a bordo 10 ORDENADOR DE A BORDO: información general

Autonomía previsible con el carburante restante 11

Valor visualizado después de haber recorrido 400 metros. ORDENADOR DE A BORDO: parámetros de viaje.

Información multimedia 12

Según el vehículo, puede ver información procedente de la pantalla multimedia (brújula, teléfono, navegación, etc.).

Para obtener más información, consulte el manual del sistema multimedia.

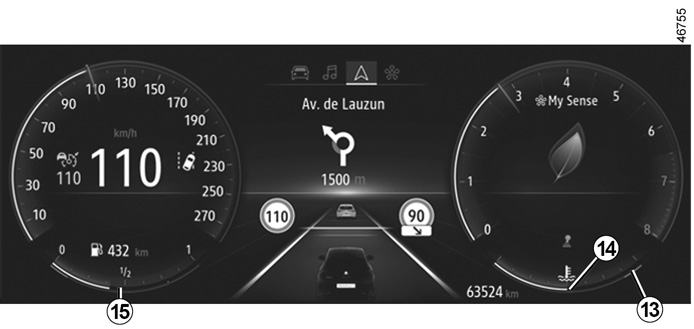

Indicador de temperatura del líquido de refrigeración 14

En marcha normal, el indicador 14 debe estar situado antes de la zona 13. Puede aproximarse en caso de condiciones de utilización "intensivas". Tan solo habrá motivo de alerta si el testigo ® se enciende acompañado de un mensaje en el cuadro de instrumentos y un pitido.

Indicador del nivel de carburante 15

Si el nivel está al mínimo, se enciende en naranja el testigo M integrado en el indicador, acompañado de una señal acústica. Reposte carburante lo antes posible.

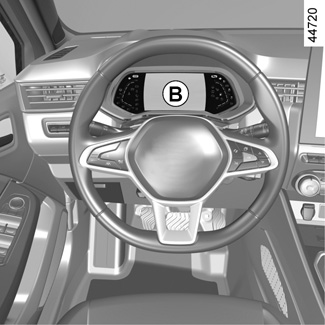

Cuadro de instrumentos B

Se ilumina al poner el contacto. El encendido de ciertos testigos está acompañado por un mensaje.

Según el vehículo, puede personalizar el cuadro de instrumentos con un contenido y unos colores diferentes, según sus preferencias.

Para los vehículos equipados con una pantalla multimedia, consulte el manual del equipamiento.

Para vehículos no equipados con una pantalla multimedia MENÚ DE PERSONALIZACIÓN DE LOS AJUSTES DEL VEHÍCULO.

Indicador de temperatura del líquido de refrigeración 16

En marcha normal, el indicador 16 debe estar situado antes de la zona 17. Puede aproximarse en caso de condiciones de utilización «intensivas». Tan solo habrá motivo de alerta si el testigo ® se enciende acompañado de un mensaje en el cuadro de instrumentos y un pitido.

Indicador de velocidad 18

Dependiendo del estilo seleccionado, la pantalla varía.

Alarma sonora de exceso de velocidad

Dependiendo del vehículo y del país, el testigo se enciende y se escucha un bip. Se escucha en cuanto el vehículo supera los 120 km/h. El testigo permanece encendido mientras la velocidad del vehículo supere los 120 km/h.

Cuentavueltas 19

(graduaciones x 1.000)

Se visualiza de forma distinta en función de la personalización elegida en el cuadro de instrumentos. Dependiendo del estilo seleccionado, puede no visualizarse.

Indicador del estilo de conducción 20 CONSEJOS DE CONDUCCIÓN, CONDUCCIÓN ECO.

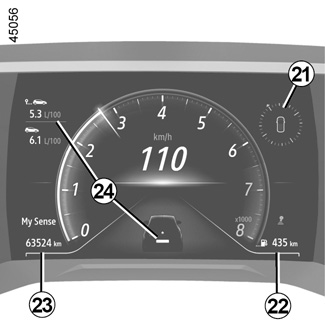

Información multimedia 21

Según el vehículo, puede ver información procedente de la pantalla multimedia (brújula, teléfono, navegación, etc.).

Para obtener más información, consulte el manual del sistema multimedia.

Autonomía previsible con el carburante restante 22

Valor visualizado después de haber recorrido 400 metros. ORDENADOR DE A BORDO: parámetros de viaje.

Totalizador general de la distancia recorrida 23 ORDENADOR DE A BORDO: parámetros de viaje

Ordenador de a bordo 24 ORDENADOR DE A BORDO: información general

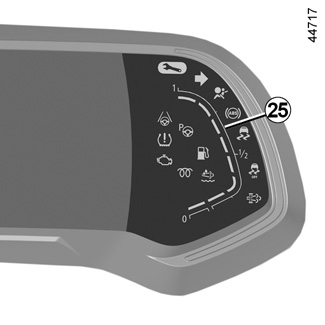

Indicador del nivel de carburante 25

Si el nivel está al mínimo, se enciende en naranja el testigo M integrado en el indicador, acompañado de una señal acústica. Reposte carburante lo antes posible.

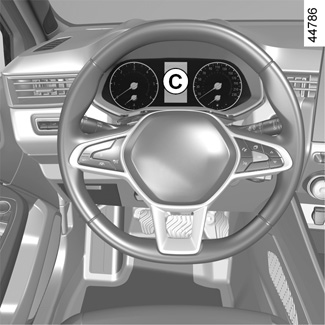

Cuadro de instrumentos C

Se ilumina al poner el contacto. El encendido de ciertos testigos está acompañado por un mensaje.

Según el vehículo, puede personalizar el cuadro de instrumentos con colores diferentes, según sus preferencias.

Para los vehículos dotados de un sistema de navegación, consulte el manual del equipo.

Para los vehículos no equipados con un sistema de navegación MENÚ DE PERSONALIZACIÓN DE LOS AJUSTES DEL VEHÍCULO.

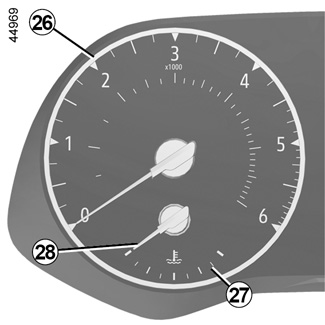

Cuentavueltas 26

(graduaciones x 1.000)

Indicador de temperatura del líquido de refrigeración 28

En marcha normal, el indicador de 28 debe estar situado antes de la zona roja 27. Puede aproximarse en caso de condiciones de utilización «intensivas». Tan solo habrá motivo de alerta si el testigo ® se enciende acompañado de un mensaje en el cuadro de instrumentos y un pitido.

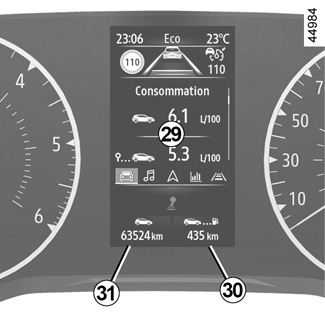

Ordenador de a bordo 29

ORDENADOR DE A BORDO: información general

Autonomía previsible con el carburante restante 30

Valor visualizado después de haber recorrido 400 metros.

ORDENADOR DE A BORDO: parámetros de viaje

Totalizador general de la distancia recorrida 31

ORDENADOR DE A BORDO: parámetros de viaje

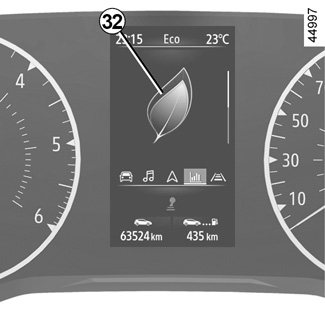

Indicador del estilo de conducción 32 CONSEJOS DE CONDUCCIÓN, CONDUCCIÓN ECO

Indicador de velocidad 33

Alarma sonora de exceso de velocidad

Dependiendo del vehículo y del país, el testigo se enciende y se escucha un bip. Se escucha en cuanto el vehículo supera los 120 km/h. El testigo permanece encendido mientras la velocidad del vehículo supere los 120 km/h.

Indicador del nivel de carburante 34

Si el nivel está al mínimo, se enciende en naranja el testigo M integrado en el indicador, acompañado de una señal acústica. Reposte carburante lo antes posible.
